Комбинированный измерительный прибор

А. ВДОВИЧЕНКО, С. СОЛДАТЕНКОВ, Радио №10/1966, ст.57

Описываемый прибор предназ­начен для радиолюбителей, занимающихся конструирова­нием радиоаппаратуры на полупро­водниковых приборах. Он дает воз­можность измерять параметры полу­проводниковых диодов и транзисто­ров, сопротивление резисторов, по­стоянный ток и напряжение постоян­ного тока.

Транзисторы можно проверять по следующим параметрам: I_K0, I_а0,I_КН в пределах от 0 до 1000 мка и В в пределах от 0 до 400 (в режиме по­стоянного тока), полупроводниковые диоды — по прямому и обратному сопротивлениям, а также по обрат­ному току. Сопротивление резисторов можно измерять от 1 кОм до 1 Мом, постоянный ток — до 50 ма, а на­пряжение постоянного тока — до 50 в.

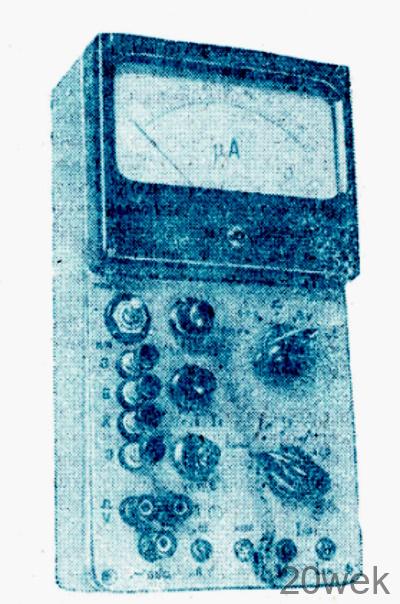

Однако основное назначение при­бора — это проверка транзисторов. Внешний вид прибора показан в заставке. Размеры его 240Х127Х Х80 мм. Питается он от батареи на­пряжением 4,5 в.

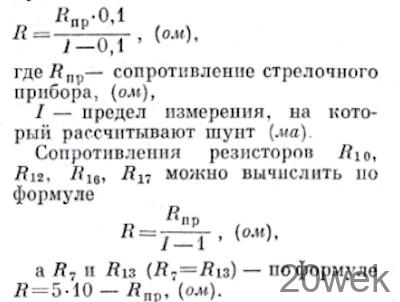

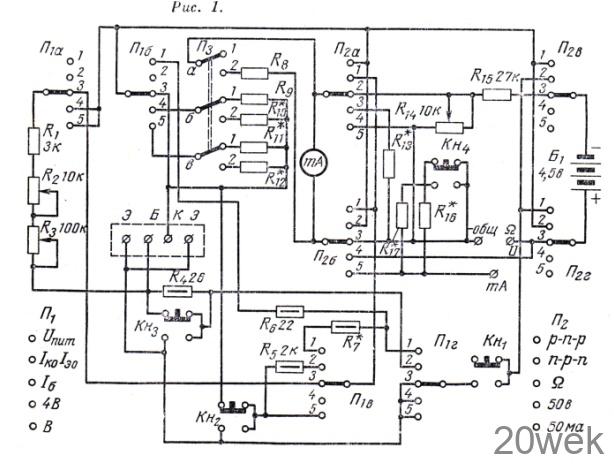

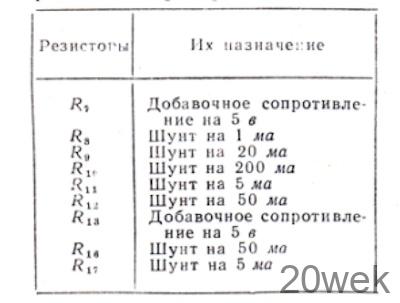

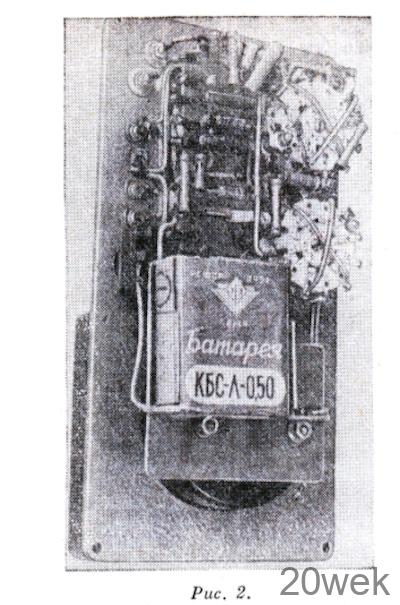

Принципиальная схема прибора показана на рис. 1, а вид на монтаж— на рис. 2. Сопротивления резисторов R₈, R₉ и отмеченных на принципиаль­ной схеме звездочкой, (см. таблицу), рассчитывают по следующим форму­лам: R₈,R₉, R11 определяют по фор­муле

В данном случае сопротивление стрелочного прибора 720 ом. Под­ставляя в формулы эту величину, по­лучают следующие сопротивления R7 = R13=49,28 ком; R8=80 ом; R9=R10=3,62 ом; R11=R12=R16= 14,69 ом; R17=180 ом.

При проверке транзисторов пере­ключатель Пз устанавливают в поло­жение 1 (проверка маломощных транзисторов), П₂— в положение р—n—p, a П₁— в положение U_пит. Нажимают кнопку Кн1 («измерение») и отсчитывают по шкале стрелочного индикатора напряжение питания. В этом случае вся шкала рассчитана на 5 в. Прибор сохраняет работоспособ­ность при снижении питающего на­пряжения до 2,8 в.

Затем в зависимости от типа про­водимости испытуемого транзистора переключатель П₂ оставляют в по­ложении р—п—р или же переводят его в положение п—р—п. Пз перево­дят в положение, соответствующее мощности транзистора («маломощ­ный (1) или «мощный» (2). Выводы транзистора вставляют в зажимы ЭБК.

Когда переключатель П1 находит­ся в положении /_к0, можно измерять обратный ток коллекторного пере­хода, если при этом нажать кнопку Кн₂(1_Э0) — обратный ток эмиттер­ного перехода, а при нажатой кноике Кн3(I_кн) — начальный ток коллек­тора.

Когда переключатель Пз стоит в положении 1 («маломощный») вся шкала прибора рассчитана на 100 мка, а во втором положении («мощный») — на 1000 мка. Переведя переключатель П1 в положение /б, с помощью потенциометров R₂ и Rз устанавливают ток цени базы 50 мка для маломощных и 500 мка для мощ­ных транзисторов. В том и в другом случае вся шкала без шунта R8 рассчитана на 100 мка. Установив ток базы, переводят переключатель П1 в положение 4 В (вся шкала на 400 де­лений) или В (вся шкала на 100 деле­ний) и измеряют коэффициент усиле­ния по току В. Можно установить двойной ток базы, тогда пределы из­мерения В будут соответственно 0— 200 и 0—50.

При измерении всех параметров транзисторов кнопка Кн1 должна быть нажата. Если окажется, что величины /_ко, /_эо, /_кн мощного тран­зистора малы, то для повышения точ­ности измерения можно установить переключатель Пз в положение, соот­ветствующее испытанию маломощных транзисторов (шкала на 100 мка).

Прямое и обратное сопротивление испытуемого полупроводникового ди­ода проверяют с помощью омметра (П₂ в положении Q). При необходи­мости измерить обратный ток, его подключают к зажимам КБ, причем положительный вывод соединяют с базовым зажимом (Б), а отрицатель­ный — с коллекторным (К). При этом П1 находится в положении 1_К0, а П2— р—п—р. Нажав кнопку Kн1, отсчитывают показания прибора (для маломощных диодов по шкале 100 мка, для мощных 1000 мка).

Если поставить переключатель П₂ в положение Q , а Пз— в положение 1 («маломощный»), прибор будет рабо­тать как омметр. Положение пере­ключателя П1 может быть любым. Потенциометром установки нуля ом­метра R14 при закороченных щупах устанавливают стрелку прибора на оо Затем к щупам подключают ис­пытуемый резистор и отсчитывают показания прибора по шкале кило­омов (kOm).

При измерении постоянного тока и напряжения постоянного тока поло­жение переключателя П1 также не­критично. Прочие переключатели на­ходятся в следующих положениях: П₂—50 в, Пз— или в положении «ма­ломощный» (вся шкала на 5 в), или в положении «мощный» (на 50 в). В гнезда «общ» и «U» вставляют щу­пы и соединяют их с точками цепи, между которыми надо измерить на­пряжение.

Если необходимо измерить ток в какой-либо цепи, переключатель П₂ переводят в положение 50 ма, а Пз в положение «маломощный». Вся шкала в этом случае рассчитана на 50 ма. При токе меньше 5 ма, когда отсчет по шкале затруднен, надо на­жать кнопку Кн₄. При этом предел измерения уменьшается до 5 ма.

Прибор эксплуатировался в тече­ние полутора лет и сейчас успешно используется для проверки и отбора транзисторов. По желанию радиолюбителя можно изменить и расширить пределы изме­рения токов и напряжений
