Карманный приемник с двухтактным выходом

В. Герасименко, Радио №8/1965, ст. 33

Приемник предназначен для при­ема радиовещательных стан­ций в диапазоне длинных и средних волн. Прием производится на внутреннюю магнитную антенну. Номинальная выходная мощность приемника колеблется от 100 до 180 мВт, в зависимости от напря­жения источника питания. При ис­пользовании батареи типа КБС-Л-0,5 выходная мощность составляет около 100 мВт. Питать приемник можно и от трех-четырех дисковых акку­муляторов типа Д-0,2, соединенных последовательно. Ток, потребляемый приемником в режиме молчания, составляет 5—7 ма, при средней громкости приема порядка 23— 27 ма. Работоспособность приемника сохраняется при снижении напряже­ния источника питания до 2 в

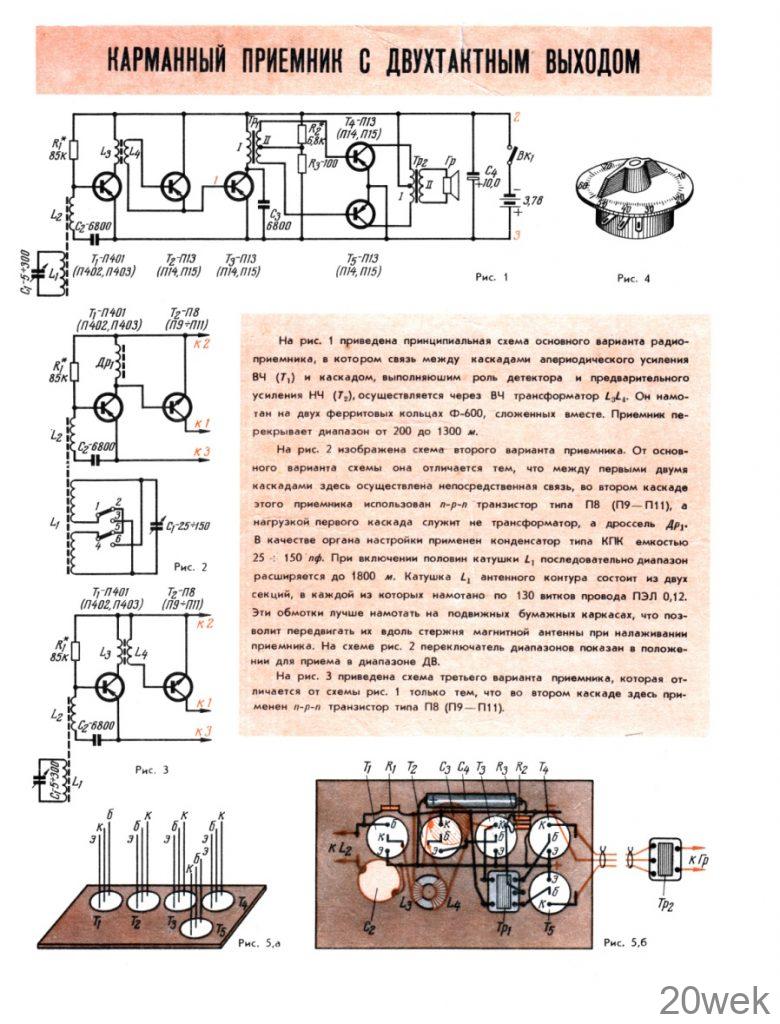

Приемник собран на пяти тран­зисторах по схеме, приведенной на рис. 1 (см. вкладку журнала). На­пряжение сигнала, выделенное вход­ным контуром L1C1 через катушку связи L₂ поступает на базу транзи­стора Т1 (П401) — каскада аперио­дического усилителя ВЧ. Нагрузкой каскада служит обмотка L₃ высоко­частотного трансформатора L₃L₄. На­пряжение сигнала ВЧ, усиленное первым каскадом, через катушку L₄ поступает на базу транзистора Т₂ (П13), выполняющего роль детектора (переход эмиттер — база) и предва­рительного усилителя НЧ. Детек­тирование сигнала происходит на криволинейном участке характери­стики транзистора Т₂. Вывод ра­бочей точки на этот участок осуще­ствляется за счет падения напряже­ния на вторичной обмотке L₄ высокочастотного трансформатора. Транзистор Т₂ совместно с Т₃ (П13) образуют составной триод. Усилен­ный транзистором Т₃ НЧ сигнал выделяется на нагрузке — первичной обмотке согласующего трансформа­тора Tp₁. На рис. 2 приведена схема первого и второго каскадов прием­ника, входной контур которого имеет переключатель диапазонов ДВ и СВ. В качестве нагрузки транзистора Т₁ вместо первичной обмотки L₃ ВЧ трансформатора использован дрос­сель  Др1,   а в качестве детектора и предварительного усилителя НЧ — п-р-п транзистор типа П8 (П9—П11). Схема первых двух каскадов, при­веденная на рис. 3, отличается от схемы на рис. 1 только тем, что во втором каскаде здесь применен транзистор типа П8 (П9—П11).

Первые три каскада приёмника выполнены с трансформаторной свя­зью (см. рис. 1, 3) и имеют хорошее согласование между собой. Первые три каскада приемника, изображен­ного на рис. 2, выполнены с непо­средственной связью.

Выходной каскад работает в ре­жиме класса «В», благодаря чему к.п.д. усилителя относительно высок, так как рабочие точки транзисторов выбираются на нижнем участке ха­рактеристики, и каскад работает при небольшом начальном токе (2,5— 3 ма). Стабилизация режима оконеч­ного каскада осуществляется дели­телем R2, R₃ в цепи баз транзисторов Т₄, Т₅. Нагрузкой двухтактного каскада служит низкоомный дина­мический громкоговоритель мощно­стью 150 мВт, с сопротивлением звуковой катушки постоянному току 6,5 ом.

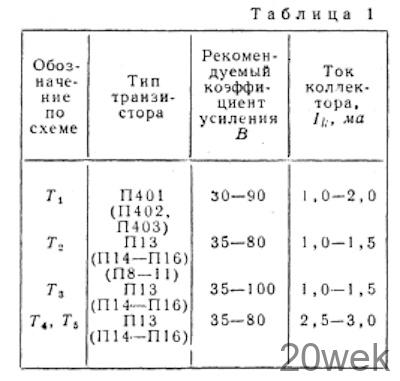

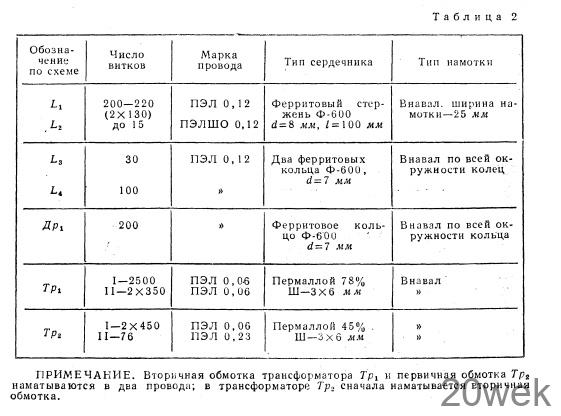

В приемнике использованы со­противления типа УЛМ-0,12 и кон­денсаторы типов ЭМИ и КДК. В таблице 1 приведены режимы транзисторов, а в таблице 2 — намоточные данные катушек и транс­форматоров. Катушки L₁ и L₂ на­мотаны на подвижных гильзах, скле­енных из бумаги. При использовании конденсатора переменной емкости (С₁) фирмы «Тесла» или другого типа с максимальной емкостью до 300 пф катушка L₁ содержит 200— 220 витков; при использовании кон­денсатора типа КПК на 25—150 пф число витков этой катушки должно быть 2Х 130. В последнем случае для перекрытия диапазонов ДВ и СВ применен малогабаритный щеточ­ный переключатель, описанный в журнале «Радио», № 3 за 1965 год.

При использовании конденсатора С₁ емкостью до 300 пф обеспечивается плавное перекрытие диапазона от 200 до 1300 м, а при использовании конденсатора типа КПК-2 и пере­ключателя диапазонов — от 300 до 1800 м. В качестве трансформаторов Тp₁ и Тр₂ можно использовать и готовые трансформаторы от прием­ников «Мир», «Селга», «Нева», «Гауя» и др. Прежде чем производить оконча­тельную сборку приемника, необхо­димо собрать его макет на черновой монтажной панели из эбонита или плотного картона. Сборку прием­ника начинают с каскада усиления ВЧ. Вместо сопротивлений, обозна­ченных на схеме звездочкой, на макете применяются переменные со­противления. Для этой цели удобно иметь несколько откалиброванных переменных сопротивлений. Делается это так. На корпус сопротивления крепится гайкой заготовка под шкалу (см. рис. 4). Материалом для шкалы может служить органическое стекло или гетинакс толщиной 1,0—1,5 мм. При помощи измерителя сопротив­лений шкала калибруется. Таким откалиброванным сопротивлением очень удобно пользоваться в радио­любительской практике (величина сопротивления снимается непосред­ственно со шкалы).

Налаживание приемника, собран­ного на макете, начинают с усилителя НЧ. Режимы каскадов проверяются при подключенном громкоговорите­ле. Если для оконечного каскада использована пара транзисторов с близкими значениями В и I _ko, то режим усилителя легко подгоняется подбором сопротивления R₂ так, чтобы коллекторный ток транзи­сторов Т₄, Т₅ не превышал 2,5— 3,0 ма. На этом налаживание уси­лителя НЧ можно считать закон­ченным.

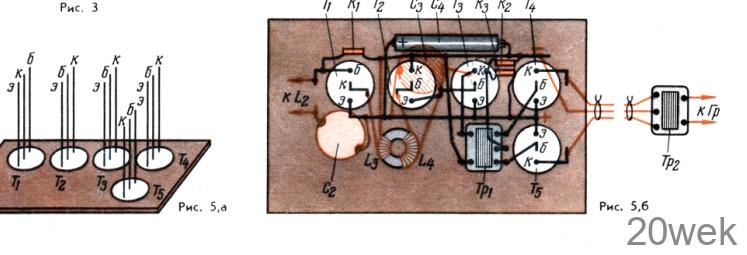

При налаживании каскада усиле­ния ВЧ катушку связи L₂ необхо­димо снять со стержня магнитной антенны и подбором сопротивления R1 установить коллекторный ток транзистора Т1. После этого катушку L₂ снова надевают на стержень и подбирают число ее витков так, чтобы на всех участках диапазона приемник работал устойчиво. Если приемник возбуждается по высокой частоте, необходимо поменять ме­стами концы катушки L₃ или L₄. Правильность включения катушки L₂ можно проверить так: при пра­вильном включении катушки, при­ближение ее к катушке L₁ вызовет нарастание уровня сигнала; если при сближении катушек сигнал ис­чезает или уменьшается, то следует поменять местами концы одной из катушек. После того как приемник будет налажен на макете, все его детали распаивают и производят оконча­тельный монтаж приемника без при­менения монтажной платы. Его вы­полняют на шаблоне, изготовленном из миллиметрового текстолита, как показано на рис. 5. В шаблоне сверлят пять отверстий под шляпки транзисторов. Своими корпусами транзисторы плотно вставляют в гнезда шаблона (см. рис. 5, а). После этого выводы транзисторов изгибают пинцетом, как показано на рис. 5, б, и производят их ме­ханическое соединение с остальными деталями приемника. Места соеди­нений пропаивают

Выходной трансформатор Тр₂ рас­положен отдельно около громкого­ворителя. Готовый приемник сни­мают с шаблона и приклеивают клеем БФ-2 к корпусу. В корпусе же устанавливают конденсатор пере­менной емкости С₁ и магнитную антенну. Приемник помещается или в футляре промышленного произ­водства или самодельном корпусе размерами 112X70X36 мм
