Измеритель влажности

Радио №2/1965, ст. 58

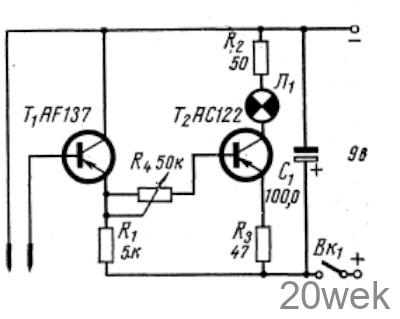

устройство, схема которого изображена на рисунке, можно при­менять для самых разнообразных измерений влажности.

Если электроды не замкнуты, то база транзистора Т₁ не подключена к минусу источника питания, по — этому транзистор Т1 заперт, и ток через него не проходит, не считая на­чального тока коллектора. При за­мыкании электродов через сопротив­ление исследуемой среды на базу транзистора Т1 подается отрицатель­ное напряжение, и он отпирается. Проходящий в цепи эмиттера ток создает небольшое падение напряже­ния на сопротивлении R1. Это на­пряжение через потенциометр R₄, который служит для регулировки чувствительности, подается на базу транзистора Т₂. Ток через коллектор Т₂ возрастает, и лампочка Л₁ зажи­гается. Сопротивление R₂ препят­ствует зажиганию лампочки Л₁ на холостом ходу.

Маленький опыт убеждает в вы­сокой чувствительности устройства. Дайте один электрод кому-нибудь, другой возьмите сами и затем сое­дините свободные руки. Лампочка загорится.

Устройство питается от батареи на­пряжением 9 в. Потребление тока в состоянии покоя 2,4 ма, в режиме указания влажности—41 ма.

Измеритель монтируется на плате размером 13Х 10 см.
