ИЗМЕРИТЕЛЬ ЧАСТОТНЫХ ХАРАКТЕРИСТИК ТРАНЗИСТОРОВ

0. Головнин, Радио №9/1965, ст.52

Прибор, предлагаемый вниманию читателей, дает возможность не только измерить коэффициент усиления транзисторов типа р-п-р в области частот от 8 до 22 Мгц, но и снять частотную характе­ристику испытуемых транзисторов на высоких частотах. Точность этих измерений вполне достаточна для радио­любительской практики.

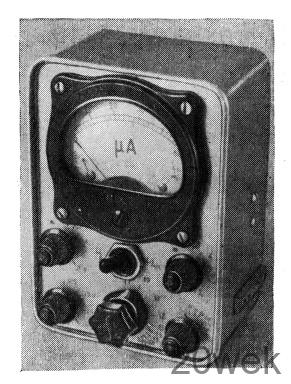

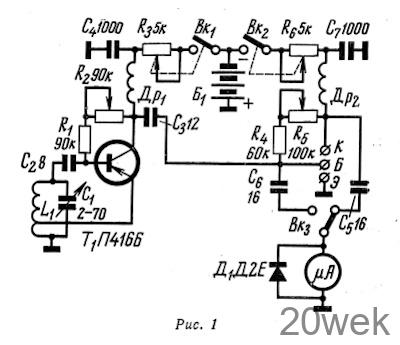

Кроме того, с помощью прибора можно определить практические значения сопротивлений смещения и нагрузки, при которых уже испытанный транзистор дает максимальное усиление. Принципиальная схема прибора изображена на рис. 1.

Исследуемый транзистор подключают к гнездам ЭБК, включают прибор (выключатели Вк₁ и Вя₂). Высокочастотное напряжение генератора через кон­денсатор С₃ подается на базу транзистора и усиливает­ся. Задающий генератор прибора собран по трехточеч­ной схеме на транзисторе П416Б.

Тумблер Вк₃ служит для переключения стрелочного индикатора из цепи базы в цепь коллектора, то есть сначала измеряют входное, а затем выходное напряже­ние (до усиления и после). Коэффициент усиления транзистора на данной частоте можно определить по формуле К=  Uвых/Uвх

Работа с прибором. Коэффициент усиления транзи­стора измеряют при определенных величинах сопро­тивлений смещения R₅, нагрузки R₆ и индуктивности дросселя Др₂ Конденсатором переменной емкости C1 устанавливают частоту генератора. Напряжение на входе испытуемого транзистора на всех частотах должно быть постоянным.

С изменением частоты генерации изменяется и ам­плитуда входного напряжения, поэтому необходима коррекция амплитуды. Это достигается изменением ве­личин сопротивлений смещения R2 и нагрузки R₃ генератора. Мак­симальную ампли­туду напряжения на выходе иссле­дуемого транзи­стора можно по­лучить, изменяя величины сопро­тивлений R5 и R6. При этом не сле­дует забывать о до­полнительной кор­рекции входного напряжения, если она в данном случае необходима.

Сопротивления R₆ и R₅ заранее калибруют, чтобы непосредственно определять сопротивления смещения и нагрузки, при которых коэффициент усиления наи­больший.

Диапазон частот, на которых проверяют работу тран­зистора, можно изменить в любую сторону, изменяя индуктивность катушки L1, дросселей Др₁ Др₂ и емкость конденсаторов С₁—С_3, С₅, С₆.

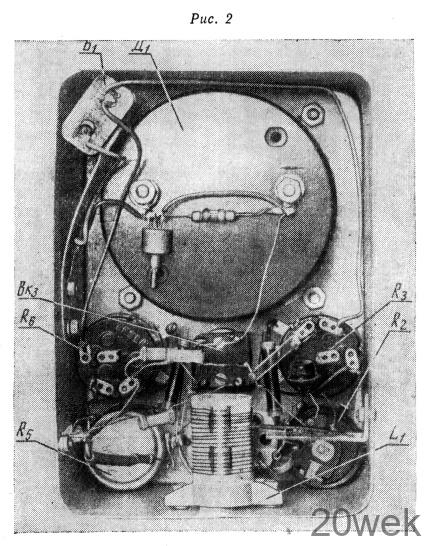

Корпус прибора лучше всего выполнить из металла, в этом случае он служит экраном, предохраняющим генератор от влияния внешних полей. Индикатором может служить любой высокоомный прибор магнито­электрической системы, в данном случае исполь­зуется микроамперметр М-494 на 50 мка. Применение высокочувствительных приборов вызвано тем, что емкости конденсаторов С₃, С₅, С_б очень малы, по­этому напряжение на выходе генератора также мало, а увеличение этих емкостей вызовет большой уход частоты генерации при переключениях индикатора.

В генераторе можно использовать любой высокоча­стотный транзистор. Катушка индуктивности намо­тана на керамическом каркасе диаметром 20 мм, длиной 25 мм. Она содержит 17 витков провода ПЭЛ 0,35, с отводом от пятого витка, длина намотки — 22 мм. Индуктивность катушки — 4 мкгн.

В качестве конденсатора переменной емкости С₁ можно взять любой конденсатор с воздушным диэлек­триком емкостью 2—70 пф. Диапазон изменения емкости С₁ может быть и больше, при этом расширяется частот­ный диапазон генератора. Все остальные конденсаторы могут быть любого типа, но желательно применять дис­ковые, так как они обладают меньшими потерями.

Индуктивности дросселей Др₁ и Др₂ одинаковы (12 мкгн). Их обмотки намотаны проводом ПЭЛ 0,1 до заполнения на сопротивлениях 2—4 Мом (0,5 вт); R₃,R6 — переменные сопротивления с выключателями; R₂ и R5 — потенциометры типа СП-1; R₁ и R4—со­противления МЛТ или УЛМ. В качестве детектора Д₁ можно использовать диод Д2Е или другие. Питается прибор от батареи «Крона» напряжением 9,0 в.

Налаживание прибора сводится к калибровке сопро­тивлений R₅ и R6, причем значения R₅ и R₄ суммируют­ся. Задающий генератор калибруют с помощью волно­мера или приемника, имеющего необходимый диапазон частот.
