Измерение утечки конденсаторов ламповым вольтметром

Радио №1/1965, ст. 50

Сопротивление утечки конден­сатора, измеряемое обычно ом­метром, можно измерить обыкновен­ным ламповым вольтметром постоян­ного тока с пределом измерения 1 — 100 в и входным сопротивлением 5—15 Мом и более, для чего на перед­нюю панель вольтметра выводится гнездо, с которого можно было бы снимать постоянное напряжение 100 в при токе в несколько микроампер. Напряжение 100 в можно получить от выпрямителя вольтметра через делитель на сопротивлениях.

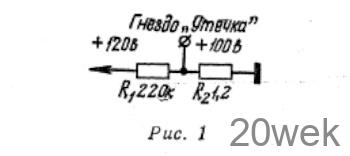

Если выпрямитель вольтметра дает относительно корпуса напряжение 4- 120 в, то сопротивления делителя (рис. 1) будут соответственно равны 220 ком и 1,2 Мом.

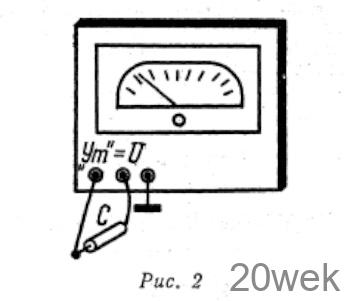

Способ измерения утечки конден­сатора представлен на рис. 2. .

Гнездо «утечка» соединяется про­водом с одним из выводов испытыва­емого конденсатора, другой вывод соединяют с незаземленным гнездом (зажимом) «=U» лампового вольт­метра.

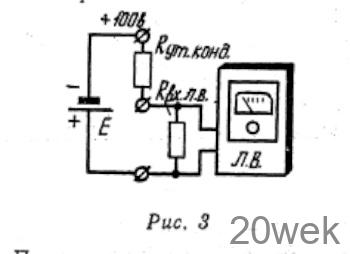

На рис. 3 дана схема измерения. Сопротивление R_ут и R_вх означают соответственно сопротивление утеч­ки конденсатора и входное сопротивление лампового вольтметра. Эдс Е равна 100 в.

В цепи конденсатора течет ток I_ут, определяемый суммой сопротивлений R_ут и R_вх (мегомы). Этот ток вызывает падение напряжения на сопротивле­нии R_вх, которое и измеряется лам­повым вольтметром. Так как лампо­вый вольтметр применяется один и тот же, а конденсаторы будут раз­ными и с различной утечкой, то ток утечки в каждом отдельном случае будет определяться сопротивление.м утечки конденсатора: чем лучше кон­денсатор, тем больше R_ут и тем мень­ше будут показания лампового вольтметра.

При измерении утечки электро­литических конденсаторов следует соблюдать полярность подключения конденсатора к гнезду «ут».

При измерении утечки конденсаторов с пробивным напряжением 6, 10, 25, 30 и 50 в пробоя не будет так как входное сопротивление вольтметра R_вх будет ограничивать ток в цепи конденсатора и не допустит значения тока, опасного для конденсатора.

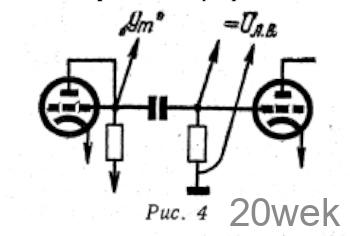

Измерять утечку конденсаторов можно и непосредственно в аппарату­ре (без отпайки). В этом случае сое­динение вольтметра с испытываемым конденсатором показано на рис. 4. Если в аппаратуре имеется высо­кое напряжение (100 — 300 в), то гнездо «ут» вольтметра с конден­сатором не соединяют.
