ИЗГОТОВЛЕНИЕ ПРИЖИМНОГО РОЛИКА

Л. КОРОТЕНКО, Г. КОРОТЕНКО, Радио №5/1966, ст.50

Прижимной ролик магнитофона «Днепр-11» со временем изнашива­ется, лента начинает смещаться вверх или вниз, или двигаться неравно­мерно. При небольшом износе роли­ка его можно отшлифовать, не сни­мая с магнитофона. Для этого к вра­щающемуся ролику прижимают ров­ный угол точильного мелкозернистого камня. Шлифовка продолжается до тех пор, пока камень не начнет сни­мать слой резины с дорожки, образо­вавшейся на средней части ролика в результате трения ленты о ролик.

ИЗГОТОВЛЕНИЕ ПРИЖИМНОГО РОЛИКА

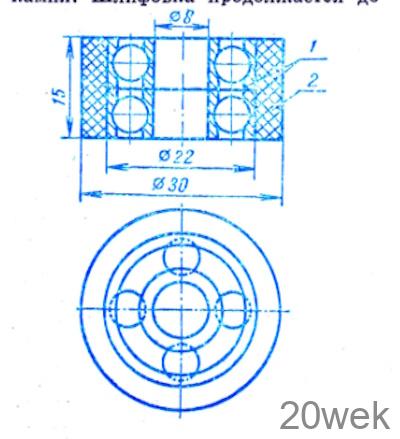

Если шлифовка прижимного роли­ка невозможна, следует изготовить новый ролик. Для этого берут два шарикоподшипника № 27—18, внут­ренний диаметр которых равен диа­метру оси прижимного ролика. От резинового шланга с наружным диа­метром около 30 мм и внутренним около 20 мм (такой шланг продается в хозяйственных магазинах) отреза­ется кусок длиной 15 мм. В полу­чившееся кольцо 2 (см. рис.) встав­ляют вплотную один к другому под­шипники 1, получившийся ролик шлифуют напильником, затем наж­дачным камнем до получения ровной цилиндрической поверхности.
