ИЗГОТОВЛЕНИЕ ФЕРРИТОВЫХ ГОРШКООБРАЗНЫХ СЕРДЕЧНИКОВ
В. Высочин, И. Прихунов, Радио №10/1964, ст.32
При конструировании и изготовлении карманных приемников не всегда удается достать ферритовые горшкообразные сердечники нужных размеров. Однако их можно изготовить и самому из феррита марки Ф-600, Ф-1000. Для этого феррит нужно раздробить на мелкие части, затем размельченный феррит высыпать на лист стекла толщиной не менее 3 мм и растолочь до порошкообразного состояния.
Для изготовления полу чашки сердечника из небольшой части порошка приготовляют пасту путем замешивания его с клеем БФ-2 до плотности пластилина. Пасту закладывают в пресс-форму, плотно сжимают руками и ставят на сушку. Перед каждой закладкой пасты пресс-форму необходимо смазывать тонким слоем борного вазелина. Сушка отформованных получашек производится при температуре 80—100°С с выдержкой 15—20 мин. В качестве подстроечных сердечников использованы кусочки феррита диаметром 3 мм и длиной 10— 12 мм

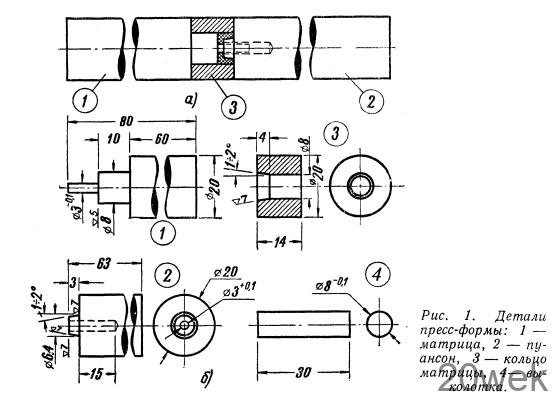

Зеркальная часть ее рабочей поверхности, где происходит формирование получашки после обработки резцом и сверлом, полируется мелкозернистой наждачной бумагой, а затем пастой ГОИ. Общий вид пресс-формы показан на рис. 1, а. Выемку готовой получашки с кольца пресс-формы производят в горячем состоянии с помощью выколотки 4 (рис 1, б).

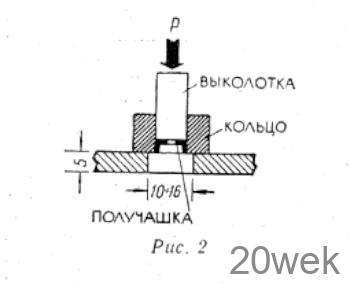

Кольцо пресс-формы с получашкой устанавливают на гайку, втулку или любой другой металлический предмет с отверстием диаметром 10— 16 мм и высотой 5 мм. Положение получашки должно быть установлено согласно рис. 2. На дно получашкй устанавливают выколотку и легким ударом молотка по ней получашку вынимают из кольца.
