ИСПОЛЬЗОВАНИЕ МАГНЕТО ДЛЯ ОСВЕЩЕНИЯ

В. ЗАГВОЗДИН, Радио №5/1966, ст.50

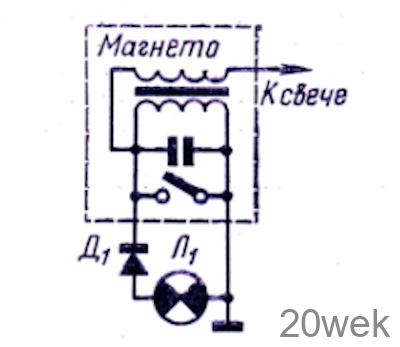

Владельцы моторных лодок с одно­цилиндровыми двигателями при пла­вании в темное время суток вынуж­дены применять для устройства хо­довых огней фонари: аккумулятор­ные, батарейные и др. Для этой цели можно использовать магнето двига­теля без его переделки. За один оборот ротора магнето первичная обмотка вырабатывает два импульса различной полярности. Для зажи­гания необходим только один из них, другой можно использовать для питания осветительных ламп, подключив их к изолированному контакту прерывателя через полу­проводниковый диод, как показано на схеме.

Ток через лампу или группу па­раллельно включенных ламп не дол­жен превышать допускаемого тока диода, и в любом случае должен быть не больше 3 А. Правильная полярность включения диода опре­деляется экспериментально (при пра­вильном включении диода лампы со­вершенно не влияют на работу зажи­гания).

Приспособление испытывалось с двигателем Л-3. При 1100 об/мин магнето М27Б развивало напряже­ние 2,5 в. Двигатели, дающие больше оборотов, могут обеспечить напря­жение до 6 в.

Диод необходимо располагать так чтобы исключить возможность его нагрева
