ИНДИКАТОР ВЛАЖНОСТИ

И. Кулик, Радио №2/1965, ст.43

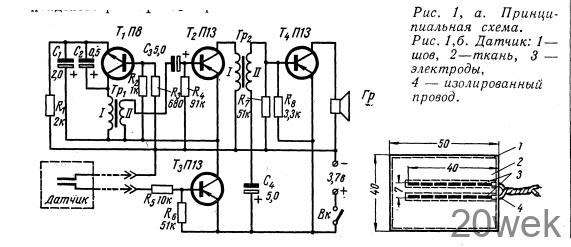

Прибор, принципиальная схема которого приведена на рис. 1, состоит из датчика, усилителя пос­тоянного тока, генератора звуковой частоты и двух каскадов усилителя НЧ.

Датчик представляет собой два медных электрода,обернутых тканью. Если ткань сухая, то сопротивле­ние цепи датчика (между электрода­ми) бесконечно велико. Если она увлажняется, сопротивление цепи датчика резко уменьшается до 100— 5 ком.

Датчик включен в цепь базы тран­зистора Тз, усилителя постоянного тока. Если датчик становится влаж­ным, в цепи базы транзистора Тз появляется ток, и Тз открывается. В данном случае напряжение пита­ния от батареи подается к генера­тору звуковой частоты, собранному на транзисторе Т₁, и к первому кас­каду усилителя НЧ на транзисторе T2.

Генератор начинает работать, на­пряжение звуковой частоты посту­пает на вход двухкаскадного уси­лителя НЧ (T2, Т4) и усиливается.

Нагрузкой транзистора Т4 яв­ляется громкоговоритель с сопро­тивлением звуковой катушки 30- 100 ом. Сопротивление R6 служит для температурной стабилизации ра­боты транзистора Тз, а сопротивле­ние R5 для ограничения тока цепи базы транзистора Тз при значитель­ном уменьшении сопротивления цепи датчика.

Звуковой генератор собран по схеме с емкостной обратной связью. Рабочая частота генератора опре­деляется индуктивностью первичной обмотки Тр₁ и общей емкостью конденсаторов С₁ и C2. При желании частоту генератора можно изменить (для понижения частоты необходи­мо увеличить емкость конденсатора С1)

Прибор питается от батареи кар­манного фонаря напряжением 3,7 в. При отсутствии входного напряже­ния сигнала прибор потребляет ток 2,5—3 ма, при поступлении сигна­ла — от 10 до 25 ма.

В приборе применены электроли­тические конденсаторы ЭМ (С₁— С₄), сопротивления УЛМ.

Коэффициент усиления В тран­зисторов Т₁ и Тз должен быть в пре­делах 20—30, а транзисторов T2, Т₄—30—40.

Транзистор П8 можно заменить П9 или П10, а П13—П14—П15. Тран­сформатор Тр₁ выполнен на торои­дальном ферритовом сердечнике Ф—2000 размерами 12х6х3 мм.Пер­вичная обмотка содержит 800 вит­ков провода ПЭВ 0,08 и вторичная обмотка — 150 витков того же про­вода. Обмотки трансформатора Тp2 также намотаны на ферритовом коль­це Ф—2000 размерами 20X 10х 5 мм. Первичная обмотка насчитывает 600 витков провода ПЭВ 0,1, а вторичная обмотка — 80 витков провода ПЭВ 0,2.

В качестве громкоговорителя ис­пользован самодельный громкогово­ритель,переделанный из наушников головных телефонов ТМ—2А. Для этой же цели можно использовать ДЭМШ-1 или ДЭМ-4М.

Электроды датчика (рис. 1,6) вы­полнены из оголенного тонкого мно­гожильного медного провода.

Прибор помещен в корпус кар­манного фонаря. Вместо рефлектора установлен громкоговоритель. Ос­тальные детали смонтированы на гетинаксовой плате размерами 60х Х38Х2 мм.

Датчик соединяется с прибором при помощи штепсельного разъема. Как показала практика, необходимо иметь три—четыре экземпляра датчиков. Прибор сохраняет работоспособ­ность при снижении напряжения ба­тареи до 2—2,5 в
