Генераторы биполярных импульсов на ОУ

Михаил Шустов, Радиолоцман №3-4/2024, ст. 103

Представлены схемы генераторов биполярных импульсов с использованием распрос­транённых операционных усилителей. Генераторы позволяют получить биполярные сигналы прямоугольной, синусоидальной, треугольной и трапециообразной формы.

Генераторы биполярных импульсов зачас­тую используют в преобразователях напря­жения, технике управления исполнительны­ми механизмами и т.д

На Рисунке 1 показана схема несложного генератора биполярных импульсов, работа­ющего в диапазоне частот от 1 до 2.9 кГц. Генератор выполнен на двух операционных усилителях (ОУ) микросхемы LM324. Частоту работы генератора регулируют потенциомет­ром R3; симметрию выходных импульсов корректируют подстрочным резистором R2. Питание этого и всех последующих генерато­ров осуществляется от биполярных источни­ков постоянного напряжения ±10 В.

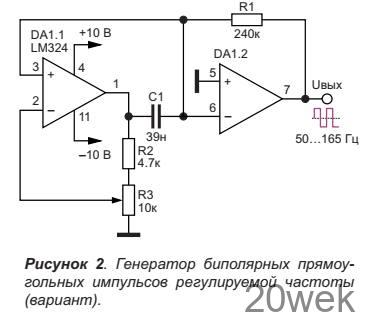

На Рисунке 2 показан вариант выполнения генератора аналогичного построения, рабо­тающего в диапазоне частот от 50 до 165 Гц.

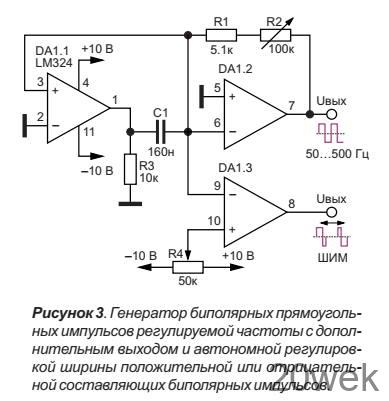

Генератор, Рисунок 3, отличается тем, что имеет два выхода, на первом из которых фор­мируются биполярные прямоугольные импульсы частотой от 50 до 500 Гц, а на вто­ром выходе ширину положительной или отри­цательной составляющих биполярных импульсов можно плавно регулировать потенциометром R4 в ту или иную сторону.

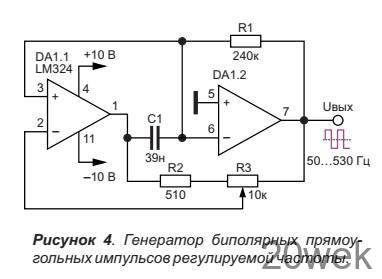

Вариант генератора на Рисунке 4 позволя­ет регулировкой потенциометра R3 менять частоту выходных сигналов от 50 до 530 Гц.

Генератор на Рисунке 5 имеет два выход­ных сигнала. Первый из них позволяет полу­чать биполярные сигналы прямоугольной формы; на втором выходе формируются сиг­налы, близкие по форме к синусоидальным. Частота сигналов регулируется потенцио­метром R3 в пределах от 2 до 3.6 кГц.

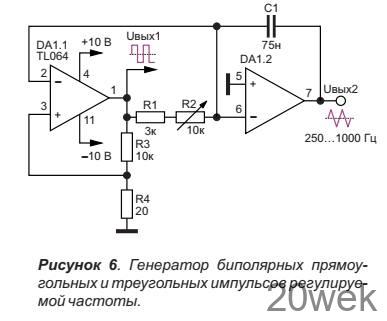

Генератор, Рисунок 6, позволяет получить на первом из выходов биполярные прямоу­гольные импульсы, а на втором — импульсы треугольной формы, частота которых регули­руется от 250 до 1000 Гц.

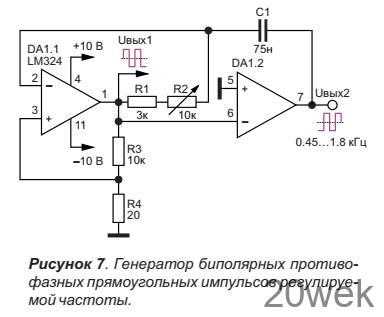

На Рисунке 7 показана схема генератора, имеющего также два выхода, на которых фор­мируются противофазные биполярные сиг­налы, регулируемые по частоте потенцио­метром R2 в пределах от 0.46 до 1.8 кГц.

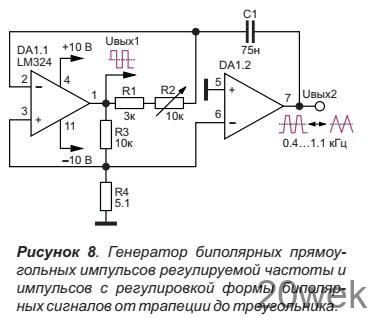

И, наконец, на Рисунке 8 показан генера­тор, позволяющий получить на первом из выходов биполярные сигналы прямоуголь­ной формы, а на втором выходе сигналы, форма которых при регулировке частоты следования импульсов от 0.4 до 1.1 кГц меня­ется от трапецеидальной до треугольной.
