ГЕНЕРАТОР ПИЛООБРАЗНОГО НАПРЯЖЕНИЯ

И. КРАСНИКОВ, Радио №4/1966, ст.56

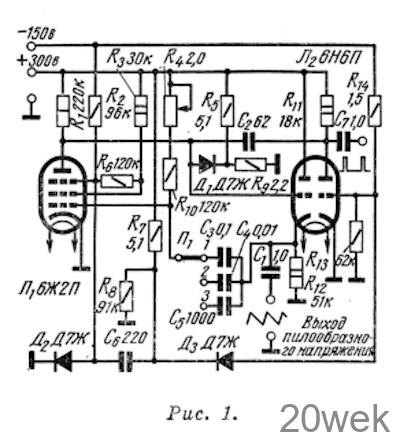

Описываемый генератор (рис. 1) генерирует линейное пилообразное напряжение в диапазоне частот 10 гц —10 кгц. Относительная нестабиль­ность частоты составляет ±0,2% при стабилизации питающего напряже­ния

ГЕНЕРАТОР ПИЛООБРАЗНОГО НАПРЯЖЕНИЯ

Первый каскад собран по схеме фантастрона со связью по цепи экранной сетки (с одним устойчивым состоянием). На защитную сетку лампы подано отрицательное смеще­ние — 75 В, достаточное для ее запи­рания.

Левый триод лампы 6Н6П являет­ся вспомогательным. Через него за­ряжается один из конденсаторов свя­зи (С3—С5), чем достигается умень­шение времени переходных процес­сов. Правый триод лампы 6Н6П усиливает импульсное напряжение, генерируемое лампой Л1.

В момент закрывания лампы 6Ж2П возникает отрицательный импульс на ее защитной сетке, который через конденсатор С6 и ограничительный диод Д3 подается на управляющую сетку правого триода лампы 6Н6П, которая, как уже говорилось, уси­ливает импульс, а также ограничи­вает его сверху. С анода данной лампы импульс поступает на диффе­ренцирующую цепь, состоящую из конденсатора С2, диода Д1 и рези­стора R9.

Продифференцированный импульс задним фронтом возбуждает фанта- строн. С возбуждением фантастрона начинается процесс линейного паде­ния анодного напряжения лампы Л1. По окончании этого процесса лампа закрывается, возникает отрицатель­ный импульс на защитной сетке, и весь цикл повторяется.

Диапазон частот 10 гц—10 кгц раз­бит на три поддиапазона. На каждом поддиапазоне коэффициент перекры­тия по частоте равен 10. Частоту следования импульсов можно плавно изменять потенциометром R4.

Пилообразное напряжение снима­ется с резистора R12, прямоуголь­ное — с анода правого триода лам­пы Л2
