Генератор меток на транзисторах

Радио №4/1966, ст.57

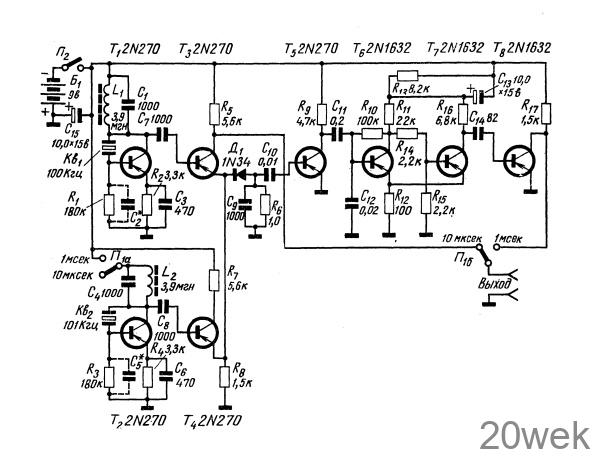

На рисунке приведена схема ге­нератора временных меток на восьми транзисторах и одном диоде. При помощи его на экране осциллографа можно получить метки времени через 10 мксек или через 1 мсек. Два кварцевых резонатора КВ₁ и КВ₂ в сочетании с батарейным питанием превращают генератор в высокостабильный прибор, который можно использовать как вторичный эталон частоты (или времени) для калибровки других устройств. Кро­ме того, он может служить модуля­тором яркости луча горизонтальной развертки, если в осциллографе пре­дусмотрена модуляция луча.

Если блок горизонтальной раз­вертки осциллографа собран по триг­герной схеме, то генератор можно использовать для запуска триггера. Подключая прибор к катоду электрон­нолучевой трубки, можно бланкировать (гасить, запирать) луч в мо­мент маркировки. Яркостные или бланкированные метки будут сле­довать с частотой маркировки. В ре­жиме генерации частоты 100 кгц (метка 10 мксек) при подключении к выходу генератора нагрузки 6 ком выходное напряжение падает на 50% . В режиме 1 кгц (1 мсек) такое же уменьшение напряжения вызывает нагрузка в 2 ком. Так как осцилло­граф имеет более высокое входное сопротивление, то подобное явление не наблюдается.

По схеме прибор состоит из двух генераторов с самовозбуждением, стабилизированных кварцами 100 кгц и 101 кгц. Если переключатель П₁ находится в положении «10 мксек», то колебания 100 кгц из коллектор­ной цепи транзистора Т₁ через кон­денсатор С₇ подаются на базу тран­зистора Т3. В этом случае Т₃ рабо­тает как усилитель и формирователь импульсов. При отрицательной по­лярности напряжения сигнала на базе Т₃ последний отпирается и про­пускает импульсы частотой 100 кгц (10 мксек) на выход генератора. Ам­плитуда выходного напряжения около 5—6 в.

Если переключатель П₁ установ­лен в положение «1 мсек», то вклю­чается и генератор напряжения час­тоты 101 кгц. Колебания 100 кгц и 101 кгц подаются на транзисторы Т₃ и Т₄, которые в данном случае работают как эмиттерные повтори­тели. Эмиттеры обоих транзисторов соединены между собой. Диод Д₁ работает как смеситель колебаний частот 100 кгц и 101 кгц. В резуль­тате смешивания образуется разно­стная частота 1 кгц. Конденсатор С₉ и резистор R₆ представляют собой фильтр, пропускающий сигналы час­тот 100 кгц и 101 кгц. Напряжение частоты 1 кгц через разделительный конденсатор С_1о подается на базу транзистора Т₅, работающего в ре­жиме класса С и формирователя им­пульсов. С коллекторной нагрузки Т₅ сигнал подается на транзисторы Т₆ и Т₇, образующие усилитель с обратной связью.

С выхода транзистора Т₇ сигнал через конденсатор С₁₄ подается на базу транзистора Т₈, отпирая его во время отрицательного полуперио­да. Из коллекторной цепи Т₈ импуль­сы подаются на выход прибора.

Все конденсаторы, кроме С₁₃ и С₁₅ — керамические. Конденсаторы С₂ и С₅ (20—70 пф) подключаются при налаживании прибора, если воз­никает необходимость подогнать час­тоту.

«Radio-Electronics»,      1965, № 4.

ПРИМЕЧАНИЕ. Вместо транзи­сторов 2N270, 2N1632 можно ис­пользовать маломощные низкочастот­ные транзисторы П13—П15. Диод 1N34 можно заменить диодом Д1Ж.
