Фоторезистор регулирует яркость

Л. МОТУЗ, Радио №9/1966, ст.25

Автоматическое управление яр­костью и контрастностью изоб­ражения при изменении внеш­ней освещенности экрана кине­скопа — дополнительное удобство при пользовании телевизором.

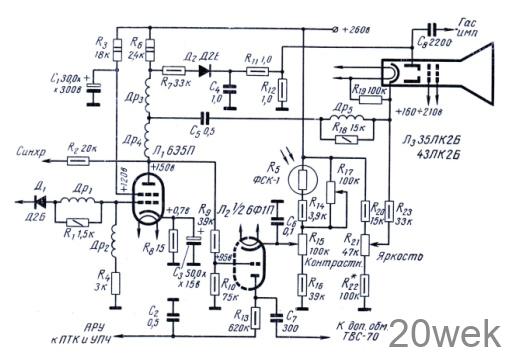

На рисунке изображена принци­пиальная схема узла телевизора, который позволяет автоматически ре­гулировать яркость и контрастность изображения при меняющейся в больших пределах внешней освещен­ности.

Узел состоит из видеоусилителя со сложной коррекцией, собранного на лампе 6Э5П (Л1), и устройства для ключевой АРУ, собранной на триодной части лампы 6Ф1П (Л₂).

В цепь катода лампы Л₂ включен фоторезистор ФСК-1 (R₅), который укреплен на передней панели кор­пуса телевизора рядом с экраном кинескопа.

При увеличении освещенности об­щее сопротивление цепи, состоящей из резистора R₁₄, потенциометра R₁₇ и фоторезистора R₅, уменьшается, что приводит к увеличению напряже­ния на движке потенциометра R₁₅, с которого оно поступает на катод лампы Л ₂. При этом отрицательное напряжение АРУ, которое подается на регулируемые лампы, уменьша­ется и усиление каскадов, охвачен­ных АРУ, возрастает. Это приводит к увеличению контрастности изоб­ражения.

Для автоматического регулирова­ния яркости при изменении конт­растности в узел введена цепь, сос­тоящая из резисторов R₇, R₁₁ и R₁₂, диода Д2 и конденсатора С₄. Такая цепь применяется в телевизоре «Темп-6». Работа ее описана в статье Д. Хейфеца «Телевизоры «Темп-6» и «Темп-7» («Радио», 1961, № 9, стр. 26).

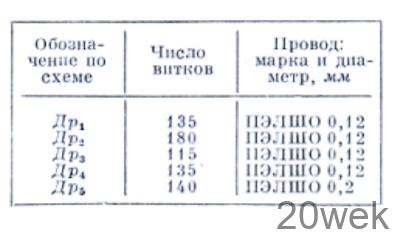

Корректирующие дроссели видео­усилителя наматываются на каркасах диаметром 5 мм способом «Универсаль», ширина намотки 3,5 мм. Они настраиваются ферритовыми сер­дечниками Ф-100 диаметром 2 мм и длиной 15 мм. Намоточные дан­ные дросселей приведены в таблице.

Налаживание узла сводится к установке режимов, указанных на схеме, и к получению обычной час­тотной характеристики видеоусили­теля.

Потенциометр R₁₇ служит для регулировки чувствительности узла к изменяющейся внешней освещен­ности, а потенциометр R21 — для уста­новки начальной яркости растра, которая при отсутствии видеосигнала должна быть минимальной.

Если узел налажен правильно, то при внешней освещенности регули­ровать вручную яркость и конт­растность изображения не требуется.
