Ферритовые антенны для «лисоловов»

В. ХОМИЧ, Радио №7/1966, ст.21

Для «Охоты на лис» в диапазоне 144—146 Мгц до настоящего времени преимущественно при­меняются антенны типа «волновой канал». Такие антенны довольно велики по размерам и затрудняют передвижение «охотника».

При поиске «лис» на других диапа­зонах (3,5 и 28 Мгц) любители при­меняют легкие и малогабаритные фер­ритовые антенны, которые хорошо зарекомендовали себя. Желательно применять такие антенны и в диа­пазоне 144 Мгц,

Трудность конструирования фер­ритовой антенны для диапазона 144 Мгц заключается. не столько в подборе феррита, сколько в выпол­нении антенной катушки, так как индуктивность ее должна быть очень мала (например, при емкости вход­ных цепей приемника 10 пф индук­тивность антенной катушки не долж­на превышать 0,12 мкгн). Кроме того, ферритовая антенна должна обладать достаточной действующей высотой.

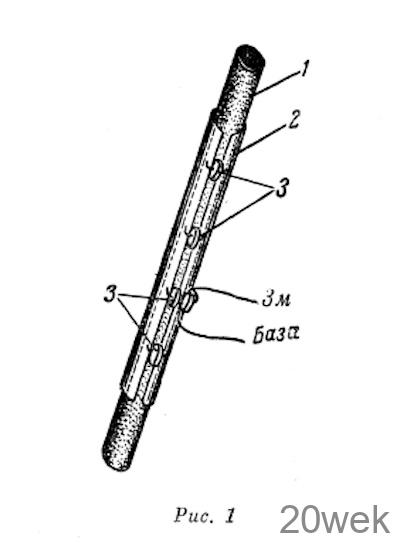

Описываемая ниже ферритовая ан­тенна эффективно работает в диапа­зоне 144 Мгц, Сердечник 1 этой антенны (рис. 1) выполнен из фер­рита 30ВЧ2 круглого сечения диамет­ром 8 мм и имеет длину 80 мм. Для достижения малой индуктивности антенной катушки она выполнена в виде объемного витка 2, представ­ляющего собой незамкнутый цилиндр из листовой меди, латуни или тонкой жести Длина образующей цилинд­ра — 50 мм ширина щели — 2— 3 мм. Объемный виток располагается на сердечнике симметрично, так что­бы длина выступающих концов сер­дечника составляла около 15 мм. Чтобы виток не смещался, его можно приклеить клеем БФ-4 или зажать вместе с сердечником в специальных держателях антенны, изготовленных из диэлектрика с малыми потерями на ВЧ.

К противоположным краям щели в объемном витке на расстоянии 10 мм друг от друга и от концов объемного витка припаиваются дис­ковые конденсаторы 3 типа КДК-3. Три из этих конденсаторов имеют емкость по 6 пф. На четвертое место (любое из средних) устанавливаются два конденсатора, соединенных пос­ледовательно: один — емкостью 8 пф, а второй — 20—25 пф. Конденсаторы припаиваются своими выводами, дли­на которых должна быть возможно меньше.

Конденсатор емкостью 20—25 пф служит для связи антенны с входом приемника. К нему припаивают провода от базы и эмиттера входного транзистора. Настройка антенны осу­ществляется перемещением среднего конденсатора емкостью 6 пф вдоль щели. Если приблизить его к двум конденсаторам, соединенным последовательно, резонансная частота ан­тенны понизится, а если удалить — повысится. Необходимо иметь в виду, что вблизи антенны нельзя помещать какие-либо замкнутые металличе­ские части типа витка, которые могут образовывать паразитные контуры, так как при этом диаграмма направ­ленности антенны исказится.

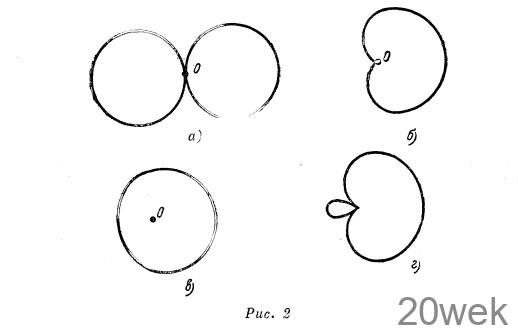

Диаграмма направленности фер­ритовой антенны для вертикально­поляризованных волн при горизон­тальном ее расположении пред­ставляет собой восьмерку (рис. 2,а). Однако при близком ее расположе­нии к телу оператора (на расстоянии 3—5 см) диаграмма становится одно­направленной вследствие переизлучения телом «охотника» поля при­ходящих радиоволн (рис. 2,6).

Изменяя расстояние между телом «охотника» и антенной, можно полу­чить различные разновидности диа­грамм направленности (рис. 2,в и 2,г). В данном случае тело «охотника» играет роль ненаправленной антен­ны. При расположении антенны вме­сте с приемником на груди «охот­ника» максимум диаграммы направ­ленности обращен вперед, что позво­ляет «охотнику» определять направ­ление на «лису» по максимуму слы­шимости.

Действующая высота описанной антенны с учетом переизлучения телом «охотника» составляет 0,3— 0,4 м, что практически достаточно для обнаружения одноваттного пере­датчика, находящегося на расстоя­нии 2,5—3 км. Чувствительность при­емника с его входа при этом должка быть не хуже 5—7 мкв.

Дополнительные данные, характе­ризующие антенну типа «объемный виток», следующие: добротность — 70-90, входное сопротивление — 150- 170 ом.
