Еще раз о фильтрах ПЧ на ферритовых кольцах
В. Носов, Радио №6/1966, ст.40
В статье «Фильтры ПЧ на ферритовых кольцах», опубликованной с журнале «Радио», № 12 за 1965 год, были приведены данные о некоторых способах изготовления, а также параметры катушек фильтров ПЧ на 465 кгц, намотанных на тороидальных ферритовых сердечниках. Применение таких фильтров дает выигрыш в габаритах и позволяет вследствие меньшего рассеяния электромагнитной энергии во внешнее пространство в ряде случаев не экранировать катушки фильтров ПЧ без угрозы снижения устойчивости усилителя.
Как показали длительные наблюдения, стабильность параметров катушек фильтров, выполненных на тороидальных сердечниках, состоящих из двух половин ферритового кольца, зависит в основном от постоянства зазора между двумя половинами сердечника. Постоянство зазора, в свою очередь, зависит от толщины прокладки в зазоре, от типа клея, а также от правильной обработки торцов половин сердечников, которые должны быть плоскопараллельны. Все острые кромки по периметру сердечника необходимо скруглить надфилем до радиуса 0,3— 0,5 мм.
После разлома сердечника на две симметричные части, их торцы протирают на мелкой наждачной шкурке (00—000), наложенной на ровную плиту, или на мелкозернистом плоском бруске. Затем из целлулоида толщиной 0,15—0,2 мм вырезают прокладки по площади несколько большей, чем сечение сердечника, и половины сердечника вместе с прокладками склеивают эпоксидным компаундом или полистироловым лаком. Клей БФ и нитроклей дают худшее качество склейки и не обеспечивают хорошей стабильности зазора, что со временем приводит к изменению параметров катушек.

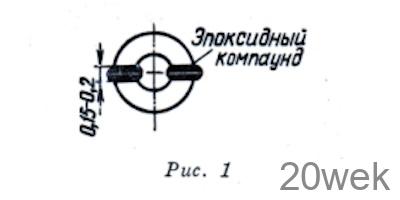

Перед склеиванием половин сердечников пластинки из целлулоида смазывают клеем и вкладывают в зазор, после чего сердечники плотно стягивают с помощью пинцета и в место склейки наносят еще немного клея (в виде бусинки). Сердечник сушат при комнатной температуре примерно 1—2 суток. После просушки надфилем снимают наплывы клея, и сердечник принимает вид, показанный на рис. 1.

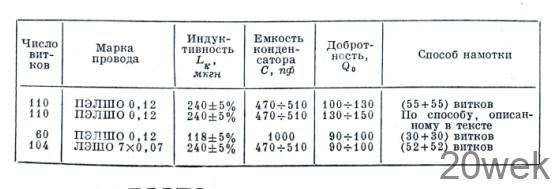

Добротность катушки фильтра ПЧ сильно зависит не только от величины зазора между половинами тороидального сердечника, но и от способа намотки катушек. Наибольшую добротность катушек (Q = 140—150), как это видно из таблицы, позволяет получить намотка, выполненная ио особому способу. Этот способ состоит в том, что каждые 7— 10 витков катушки попеременно наматываются то на одной, то на другой половине сердечника. Расположение обмоток катушек показано на рис. 2.
В качестве сердечников для изготовления описываемых фильтров ПЧ наиболее пригодны сердечники, имеющие магнитную проницаемость ц=600 и наружный диаметр 8,3— 8,5 мм. Такие сердечники применяются в типовых фильтрах ПЧ. Проверка с помощью измерительной аппаратуры показала, что все другие типы сердечников не обеспечивают параметров фильтров ПЧ, указанных в таблице.
Для намотки катушек фильтров пригодны различные марки и диаметры намоточных проводов. Однако, как показали измерения, лучше всего подходит провод марки ПЭЛШО диаметром 0,11—0,13 мм. Увеличение диаметра намоточного провода не дает ощутимого (более 5—10%) выигрыша в увеличении добротности. Снижение же диаметра провода ниже 0,09 мм приводит к резкому (на 30— 40%) снижению добротности, поэтому тонкий провод применять не рекомендуется. Провода марок ПЭЛ, ПЭВ-1, ПЭВ-2 позволяют получить примерно те же значения добротности, что и при использовании провода ПЭЛШО, однако следует помнить, что добротность сильно зависит от загрязненности рук при намотке. Поэтому наматывать катушки проводом марки ПЭЛ или ПЭВ желательно в легких хлопчатобумажных перчатках. Применение провода типа «литцендрат» ощутимого выигрыша в увеличении добротности не дает и приводит лишь к увеличению габаритов фильтров ПЧ.
Витки катушки связи располагаются с двух сторон сердечника, на стыках между его половинами. После намотки катушек и подгонки их индуктивности обмотки могут быть пропитаны полистироловым лаком или нитроклеем. Применение клея типа БФ не рекомендуется из-за сильного (на 50—70%) падения добротности катушек.
