Электронные пробники
Радио №3/1968, ст.26

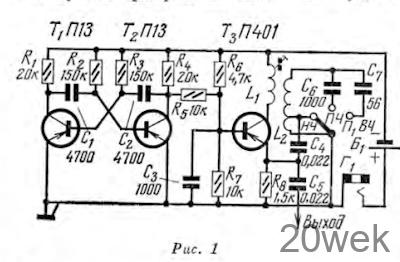

Генератор-пробник, схема которого показана на рис. 1, служит для обнаружения неисправностей в электрических цепях бытовой радиоаппаратуры. Им можно проверять исправность каскадов усилителей НЧ, ПЧ, входных ценен, а также определять обрыв и короткое замыкание отдельных элементов, деталей и монтажных соединении.
Электронный пробник является достаточно универсальным: выполняет функции модулятора и генератора ВЧ. Последний генерирует колебания на двух фиксированных частотах — 232,5 кгц п 1000 кгц. Сигнал частоты 232,5 кгц используется для проверки входных цепей диапазона ДВ, а вторая гармоника этой частоты — для проверки усилителя ПЧ. Высшие гармоники частоты 1000 кгц можно использовать для проверки входных цепей КВ и СВ диапазонов. Симметричный мультивибратор (Т1— Т2) генерирует напряжение частоты 1000 гц, которое используется для модуляции напряжения генератора ВЧ.
Генератор ВЧ собран но схеме с индуктивной обратной связью. Катушка связи L1, включена в цепь коллектора транзистора T3. Напряжение обратной связи снимается с части витков контурной катушки L2, и через конденсатор С4 поступает в цепь эмиттера. База транзистора T3 заземлена но переменному току через конденсатор С3. Когда переключатель П1, находится в положении ВЧ и ПЧ, каскад работает к автоколебательном режиме. Если перевести П1, в положение НЧ, каскад превращается в эмиттерный повторитель.
Положения переключателя ПЧ и ВЧ соответствуют модуляции напряжения ВЧ напряжением, генерируемым мультивибратором. На выходе прибора появляется напряжение AM не менее 150 ма.
Катушка L2, намотана проводом ПЭВ (1,08 на каркасе диаметром 2,8 мм и содержит 217 витков с отводом от 17 витка Катушка связи намотана поверх тем же проводом п содержит 35 витков Контур настраивают ферритовым подстроечным сердечником 1000 НМЗ. В приборе использован переключатель на 3 положения. Питается прибор от источника тока напряжением 1,25 в. Потребляемый ток но превышает 0,5 ма.
Налаживание пробника (при самостоятельном его изготовлении) сводится к настройке контура генератора на частоту 232,5 кгц. Прибор смонтирован на печатной плате размерами 17×120 мм и помещен в плоский пластмассовый корпус.
Если пробник используется для проверки радиоприемника или другого устройства, на выходе которого включен громкоговорителе, то работу отдельных каскадов н всего прибора в целом можно контролировать на слух. Переключатель прибора устанавливают в положение ПЧ, и напряжение частоты 1000 гц подается на вход оконечного каскада усилителя НЧ. При этом громкоговоритель должен воспроизводить звуковой сигнал указанной тональности. Аналогичным способом проверяют остальные каскады усилителя НЧ. Если усилитель НЧ работает нормально, то по мере продвижения от выхода усилителя к его входу, громкость сигнала должна возрастать. Убедившись в исправности всего НЧ тракта, переходят к каскадам ПЧ. При этом переключатель П1, переводят сначала в положение ПЧ, а затем ВЧ. Отсутствие или резкое ослабление сигнала на выходе свидетельствует о неисправности проверяемого каскада. В качестве индикатора выхода можно использовать ламповый вольтметр, измеритель выхода и пр. Проверяя, нет ли обрыва или короткого замыкании в отдельных радиодеталях и монтажных проводах, последовательное прибором подключают головные телефоны, громкоговоритель. микрофон ДЭМШ и т. и.
Отсутствие звукового сигнала указывает на то, что исследуемая цепь или элемент имеют обрыв. Таким образом можно проверять: конденсаторы емкостью более 30 пф, резисторы сопротивлением до 2 МОм, катушки, дроссели, обмотки трансформаторов, полупроводниковые диоды к транзисторы, кабели, монтажные соединения и т. и. С помощью генератора-пробника можно обнаружить короткое замыкание в монтажных соединениях, кабелях, обмотках трансформаторов и т. п.
Прибор можно использовать также для предварительной настройки отдельных каскадов и, в частности, контуров ПЧ.
Второй пробник также предназначен дли проверки и выявлении неисправностей в бытовой радиоаппаратуре.

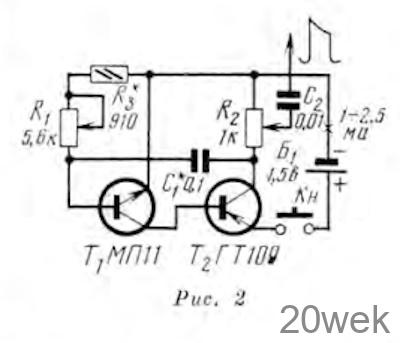

По схеме (рис. 2) он представляет собой несимметричный мультивибратор, который собран на двух транзисторах разной проводимости. Мультивибратор генерирует колебании в диапазоне частот 400 гц — 2,5 кгц. Форма выходного сигнала близка к прямоугольной.
Потенциометр R2, служит для регулировки амплитуды выходного сигнала, а с помощью R1, можно менять частоту, колебаний в указанных пределах.
Конструктивно пробник оформлен в виде щупа, весьма удобного в работе. Питается он от одного элемента 216. Все детали смонтированы на небольшой плате, к концам которой (перпендикулярно торцам) прикреплены резисторы R1 R2. Все это помещено в металлическую трубку, служащую экраном. Металлическая трубка, в свою очередь, вставляется в другую, пластмассовую, имеющую дно с отверстием диаметром 6мм Внешнюю трубку можно изготовить, например, из органического стекла.
