Двухтактный выходной каскад на одном транзисторе

Радио №4/1966, ст.57

В последнее время возрос ин­терес к бестрансформаторным транзисторным усилителям, так как устранение выходного транс­форматора из схемы электронного усилителя позволяет значительно уменьшить его вес и объем.

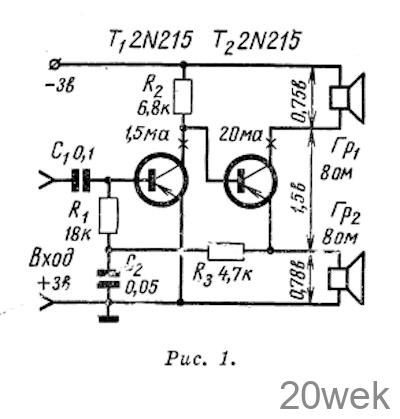

На рис. 1 показана принципиаль­ная схема усилителя на двух тран­зисторах, которая отличается весьма малым сопротивлением нагрузки. Сигнал с первого транзистора пода­ется непосредственно на второй без разделительной емкости, что улуч­шает частотную характеристику уси­лителя. Первый транзистор Т1 выпол­няет функции предварительного уси­лителя и сопротивление его перехода коллектор-эмиттер (R_к__э1) является частью делителя R2, R_к__э1, опреде­ляющего смещение на базу транзистора Т₂.

Величины сопротивлений резисто­ров R1 и R₂ выбраны такими, при которых напряжения на нагрузке и транзисторе Т₂ распределены так, как показано на схеме, причем напря­жения на громкоговорителях равны между собой. Ток базы транзистора Т₂ определяется величиной сопротив­ления резистора R₂, который выби­рается из условия получения мини­мальных нелинейных искажений.

Усилитель охвачен отрицательной обратной связью (цепь R₃С₂). Изме­няя величину конденсатора С₂, мож­но задавать усилителю любую час­тотную характеристику, вплоть до верхней границы 35 кгц при усиле­нии 35 дб. При емкости конденсатора С₂—0,05 мкф частотная характерис­тика практически прямолинейна вы­ше 1 кгц, а на частоте 500 гц имеет завал 2 дб, а затем круто падает, и на частоте 100 гц наблюдается пол­ный завал. Это условие позволяет устранить нежелательный резонанс громкоговорителей в этой области.

Выходная мощность усилителя со­ставляет 35 мВт. При необходимости она может быть повышена до 60 мВт и более если исключить из схемы конденсатор С₂.

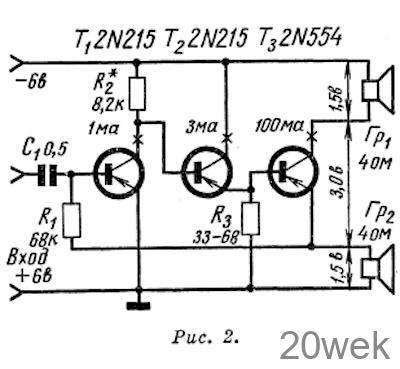

Усилитель, собранный по схеме, приведенной на рис. 2, развивает на выходе мощность около 1 вт при применении в выходном каскаде транзистора типа 2N554.

Оба усилителя достаточно ста­бильны в работе при температурах в интервале от —10°С до +55°C. Входное сопротивление усилителей составляет несколько сотен ом, по­этому при подключении их к высокоомным источникам сигнала необходимо применять согласующий понижающий трансформатор или эмиттерный повторитель.

На выход усилителей необходимо подключать два громкоговорителя или один с двойной звуковой катуш­кой. В обоих случаях очень важно сфазировать громкоговорители, ме­няя места включения концов одной из обмоток звуковых катушек.

«Радио и телевизия», 1965, № 5.

ОТ РЕДАКЦИИ. Транзисторы ти­па 2N215 можно заменить тран­зисторами типа П13—П16; 2N554 — транзисторами 1Т403А—1Т403Е, П607, П607А и П214.
