ДИКТОФОННАЯ ПРИСТАВКА

В. Пакулин, Радио №1/1966, ст.31

Описываемое устройство предназпредназ­начено для печати с помощью пишу­щей машинки записанных на маг­нитофоне доклада, лекции или раз­говорной речи. Оно позволяет про­вести исправление и редактирование записанного текста непосредственно в момент печатания, что достигается синхронной работой пишущей ма­шинки и магнитофона

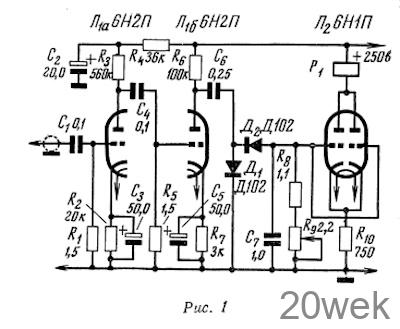

Устройство состоит из датчика, укрепляемого на корпусе пишущей машинки, и электронного блока, который управляет работой ленто­протяжного механизма магнитофо­на (рис. 1). В нормальном, исход­ном положении контакты испол­нительного реле замкнуты, лента магнитофона движется, и воспроиз­водится записанный текст. Прослу­шав несколько слов или законченное предложение, машинистка начина­ет печатать; от первого же удара по клавише ма­шинки датчик выдает серию затухающих ко­лебаний, которые после усиления и ограничения по амплитуде поступа­ют на выпрямитель. Кон­денсатор С₇ заряжается, при этом лампа Л₂ за­пирается отрицательным напряжением, обмотка реле P₁ обесточивается, его контакты размыкают электрическую цепь при­жимных электромагни­тов и двигателей магни­тофона и магнитная лен­та останавливается. После окончания печатания конденсатор С₇ начина­ет разряжаться по цепочке R₈R₉. Когда напряжение на конденсаторе будет равно напряжению отпирания лампы Л₂, контакты реле снова приходят в исходное положение. Время, в течение которого лампа бывает заперта, можно регулировать сопротивлением R9 в пределах от 1 до 5 сек.

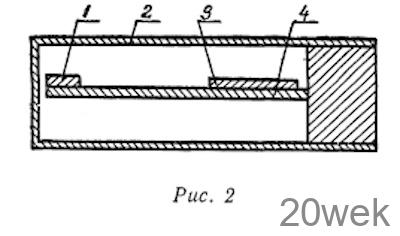

Датчиком (рис. 2) может быть пьезокристалл 3, наклеенный на гиб­кую стальную пластинку 4, на конце которой имеется небольшой груз 1. Толщина пластинки и вес груза должны быть подобраны таким об­разом, чтобы собственная частота колебаний подвижной системы сос­тавляла 60—80 гц. Датчик размещен в легком алюминиевом корпусе 2, служащем одновременно экраном, который в свою очередь укреплен на корпусе пишущей машинки с помощью зажима типа «крокодил».

Усиление сигнала, поступающего от датчика, производится двухкас­кадным усилителем, собранным на лампе 6Н2П, при этом вторая по­ловина лампы является одновремен­но ограничителем. В выпрямителе применены кремниевые диоды, об­ладающие малым обратным током. Сопротивление R₁₀ включено для ог­раничения тока через обмотку реле.

Данное устройство может быть прибором, сигнализирующим о прек­ращении работы различных устано­вок, создающих шум или вибрацию
