ДЕЛИТЕЛЬ НАПРЯЖЕНИЯ

М. Мовшович, Радио №2/1965, ст. 59

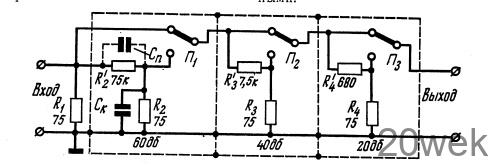

Делитель напряжения, схема ко­торого приведена на рисунке 1, можно использовать как аттенюа­тор в простых измерительных гене­раторах НЧ

Делитель состоит из трех секций, имеющих различные коэффициенты передачи. При указанных на схеме номинальных .величинах сопротив­лений первая секция (R₂, R₂‘) вно­сит затухание 60 дб, вторая (R₃, R₃‘) — 40 дб и последняя (R4, R₄‘) — 20 дб.

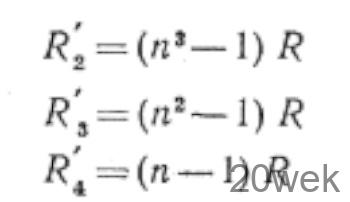

n — число секций делителя, R=R₁

С помощью переключателей (П1— П3) можно включать последователь­но различное число секций. Общее затухание делителя изменяется от 0 до 120 дб. ступенями через 20 дб. С помощью трехсекционного делителя можно достичь шестикратного изменения напряжения. Входное и выходное сопротивления делителя при коммутации остаются постоян­ными. Конденсатор (С_к) компенсирует влияние паразитной емкости мон­тажа (С_п), которое наиболее сильно сказывается в первой секции из-за сравнительно большой величины соп­ротивления R₂. Емкость компенси­рующего конденсатора подбирается экспериментально. Обычно это она составляет несколько сот пикофарад при частоте генератора 20—30 кгц. На более высоких частотах делитель применять нецелесообразно из-за большой частотной погрешности. Проектируя генератор, необходимо предусмотреть надежную экрани­ровку делителя в целом и каждой секции. В качестве переключателей можно использовать тумблеры обыч­ного типа.
