ЦВЕТОМУЗЫКАЛЬНАЯ УСТАНОВКА «САМОЦВЕТ»

А. МИХНЕНКО, Радио №11/1967, ст.40

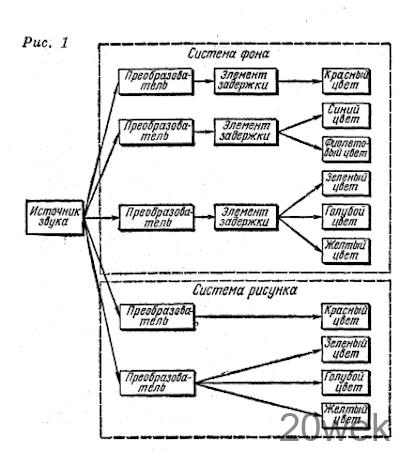

В цветомузыкальном устройстве «Самоцвет», демонстрировавшемся на 22-й Всесоюзной радиовыставке, сделаны некоторые упрощения отно­сительно структурной схемы, при­веденной на рис. 1. Интенсивность сине-фиолетового цвета остается в нем постоянной, и при отсутствии музыкальных звуков включен только сине-фиолетовый цвет. Когда появ­ляются музыкальные звуки и возни­кают другие цветовые сочетания, сине-фиолетовый цвет делается прак­тически незаметным, поскольку яр­кость всех других цветовых сочетаний значительно превосходит яркость си­не-фиолетового цвета из-за мини­мальной чувствительности глаза в этой области. Кроме этого, интенсив­ность сочетания зеленого, голубого и желтого цветов фона в «Самоцвете» зависит не только от частоты, но и от амплитуды звука.

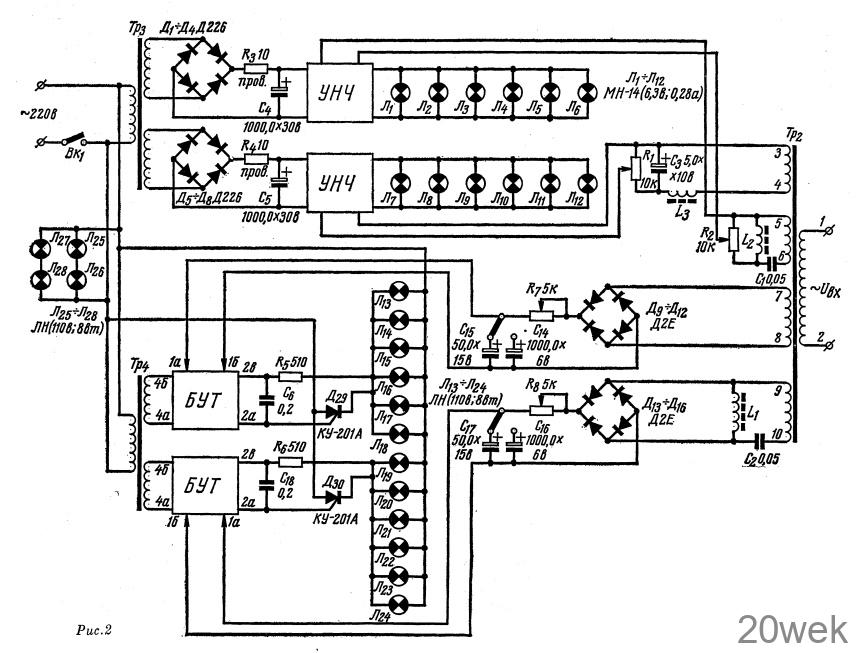

Система «фона» цветомузыкальной установки «Самоцвет» (рис. 2) состоит из фильтра L1C2 выпрямительных мостов Д9—Д12 и Д13—Д₁₆, интегри­рующих контуров R₇, С₁₅, С₁₄ и R₈, С₁₇, C16, блока управления тиристо­рами (БУТ), тиристоров Д₂₉, Д₃₀, красных, зеленых, голубых, жел­тых ламп Л₁₃—Л₂₄, и сине-фиоле­товых ламп Л25-Л28 Система «рисунка» содержит: фильтры С1L2, С₃L₃, регуляторы яркости R₁ и R₂, блок питания, усилители НЧ и красные, голубые, желтые лампы Л1—Л12.

Звуковой сигнал с ра­диолы, магнитофона или другого устройства по­ступает на входной трансформатор Тр₂ и да­лее с его вторичной об­мотки 5—6 на фильтр высоких частот С1L2. После фильтра сигнал усиливается усилителем НЧ, к выходу которого подключены лампы голубого, зе­леного, желто­го цвета.

Со вторичной обмотки 3—4 трансформатора Тр₂, сигнал поступает на фильтр низких частот L₃С₃ и затем на второй усилитель НЧ, к выходу которого подключены лампы красного цвета.

С обмотки 7—8 сигнал поступает на выпрями­тельный мост Д ₉—Д₁₂, за­тем на интегрирующее звено R₇, С₁₄, С₁₅ и далее на блок управления (БУТ) тиристором Д₂₉, последовательно с которым включены мощные красные лампы Л₁₃—Л₁₃. Интенсивность све­чения ламп изменяется пропорцио­нально интегральному значению ам­плитуды поступившего сигнала.

С обмотки 9—10 сигнал поступает на фильтр высоких частот L1C2 и далее на выпрямительный мостик Д₁₃—Д₁₆, затем на интегрирующую цепь R₈, С₁₇, С₁₆, и на блок управле­ния тиристором Д30 последовательно с которым включены мощные лампы Л₁₉—Л₂₉ зеленого, Л₂₁—Л₂₂ голубо­го и Л₂₃—Л₂₄ желтого цвета. Интен­сивность свечения этих ламп изме­няется пропорционально интеграль­ному значению частоты и амплитуды входного сигнала.

Лампы Л₂₅—Л28 сине-фиолетового цвета постоянно включены в сеть питания.

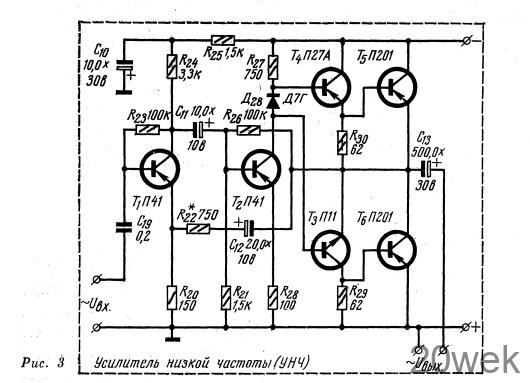

Усилитель НЧ (рис. 3) собран на транзисторах Т1—Т₆. Схема его до­вольно типична и не требует подроб­ного описания.

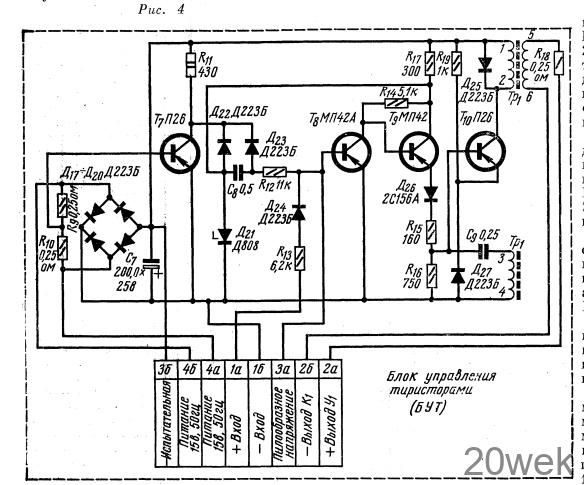

Блок управления тиристорами БУТ выполнен на транзисторах Т₇— Т₁₀ (рис. 4). Он представляет собой бесконтактное транзисторное устрой­ство, преобразующее сигнал посто­янного напряжения в высокочасто­тные импульсы, управляющие тирис­торами. БУТ состоит из каскада формирования прямоугольных им­пульсов на транзисторе T₈ типа МП42А, каскада формирования пилообразного напряжения на транзис­торе Т₇ типа П26, усилителя мощно­сти на транзисторе Т₉ и ждущего блокинг-генератора на транзисторе Т10

При работе устройства на гнезда 4а, 4б подается переменное напряже­ние, которое после выпрямления дио­дами Д₁₇—Д₂₀ используется для питания БУТ и управления каскадом формирования прямоугольных им­пульсов.

Импульсы с частотой сети 50 гц поступают на вход каскада формиро­вания пилообразного напряжения, собранного на транзисторе Т₇ и диодах Д₂₂, Д₂₃. Амплитудой и фа­зой пилообразного напряжения уп­равляют с помощью сигнала, пода­ваемого на гнезда 1а, 16. Для стаби­лизации его амплитуды используется стабилизатор, собранный на диоде Д21

В результате сложения сигналов управляющего и пилообразного на­пряжений на выходе каскада форми­рования прямоугольного напряже­ния образуются прямоугольные импульсы, ширина и положение ко­торых определяется величиной уп­равляющего напряжения.

Усиленные по мощности транзисто­ром Т₉ импульсы подаются на вход ждущего блокинг-генератора, выпол­ненного на транзисторе Т_1о, по Схеме с трансформаторной обратной свя­зью. Отпирающие импульсы, пред­ставляющие собой серию импульсов переменной скважности, снимаются со вторичной обмотки трансформато­ра Тр₁ и в соответствующие моменты отпирают тиристоры. В результате загорается та или иная группа ламп.

Конструктивные особенности устройства

Конструктивно цветомузыкальное устройство представляет собой многогранный асимметричный про­зрачный кристалл из органического стекла, внутренняя поверхность ко­торого оклеена с помощью цапон­лака кристалликами из битого стек­ла и сталинита. Внутри его поме­щены лампочки накаливания. Кри­сталл установлен на столике жур­нального типа, под крышкой кото­рого находятся все элементы автома­тики, четыре ручки регулировки интенсивности источников цвета и переключатели постоянной интегри­рования.

Катушки фильтров L1, L₂ и L₃ на­мотаны на ферритовых кольцах марки М2000НМ, внешний диаметр кольца 20 мм, высота его 5 мм, обмотки ка­тушек содержат по 120 витков прово­да ПЭЛШО 0,14. На таком же кольце выполнен трансформатор Тр₁, все обмотки его имеют по 40 витков про­вода ПЭЛШО 0,25.

Трансформатор Тр₂ собран на сер­дечнике из пластин Ш12, толщина набора 22 мм. Его первичная обмот­ка 1—2 содержит 730 витков провода ПЭВ 0,12, а все вторичные 3—4; 5—6; 7—8 и 9—10 по 750 витков того же провода.

Трансформатор Тр₃ выполнен на сердечнике из пластин Ш19, толщина набора 38 мм. Первичная обмотка имеет 1060 витков провода ПЭВ 0,2, а вторичные по 133 витка провода ПЭВ 0,41.

Трансформатор Тр₄ собран на та­ком же сердечнике, что и Тр₂. Его первичная обмотка содержит 2900 витков провода ПЭВ 0,2, а вторичные по 210 витков провода ПЭВ 0,15. Цветомузыкальная установка «Са­моцвет» подключается к сети пере­менного тока напряжением 220 В, максимальная потребляемая ею мощ­ность составляет не более 160 вт,- при этом система фона потребляет 150 вт, а система рисунка — 10 вт
