Буферный каскад на двойном триоде
Радио №11/1964, ст.60

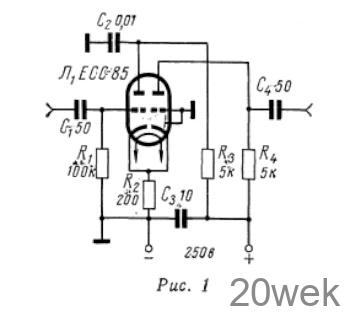

Буферный каскад служит для уменьшения или полного уничтожения влияния умножителей и мощных каскадов передатчика на генераторный каскад, что стабилизирует его частоту. Большинство буферных каскадов выполнено на пентодах и работают в режиме класса А. На рис. 1 показана схема каскада на двойном триоде. Левый (по схеме) триод работает как каскад с заземленным анодом. Благодаря 100% обратной связи через сопротивление включенное в катод лампы, каскад имеет высокое входное сопротивление и очень незначительно влияет на работу генератора. Правый триод включен по схеме с заземленной сеткой, которая характеризуется малой связью, так как между выходными электродами лампы, то есть между анодом и катодом, расположена управляющая сетка, соединенная с корпусом.
Описанный буферный каскад обладает идеальными свойствами для применения в коротковолновых любительских передатчиках.
