АРУ для телевизоров

С. Сотников, Радио №10/1964, ст.25

ля ослабления вредного влияния колебаний уровня принимаемого сигнала на прием телевизионных передач в телевизорах применяют автоматическую регулировку усиле­ния (АРУ). Простые системы АРУ, использующие пиковый детектор, оказываются достаточно эффектив­ными только при условии значитель­ного преобладания полезного сигна­ла над уровнем помех. При дей­ствии импульсной помехи, превыша­ющей по величине уровень полезного сигнала, в таких системах вырабаты­вается регулирующее напряжение, равное амплитуде помехи. Это регу­лирующее напряжение понижает усиление приемника пропорцио­нально уровню помехи, прием по­лезного сигнала ухудшается и по­рой становится совсем невозможным.

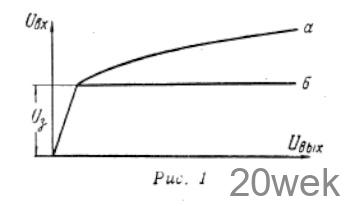

Широко применяемые в последнее время более помехоустойчивые си­стемы ключевой АРУ также оказы­ваются подверженными действию импульсных помех. Здесь помехи могут воздействовать на детектор АРУ в моменты отпирания системы. Более эффективной в отношении по­мехоустойчивости оказалась схема усиленной АРУ с ограничителем импульсных помех, которая основа­на на следующем принципе: когда в телевизионном приемнике использо­вана АРУ с задержкой — уровень напряжения сигнала на выходе при­емника, а, следовательно, и кон­трастность изображения можно регулировать изменением напряже­ния задержки U3 (рис. 1, кривая а). Если при этом АРУ будет усиленной, то уровень сигнала на выходе при­емника оказывается равным напря­жению задержки U3 (рис. 1, кривая б). Тогда в системе АРУ можно при­менить диодный ограничитель им­пульсных помех, порог ограничения которого устанавливается тем же регулятором, которым регулируется напряжение задержки U 3. При этом уровень ограничения помех по отношению к амплитуде полного видеосиг­нала будет оставаться практически постоянным во всем диапазоне регу­лировки контрастности.

АРУ для телевизоров

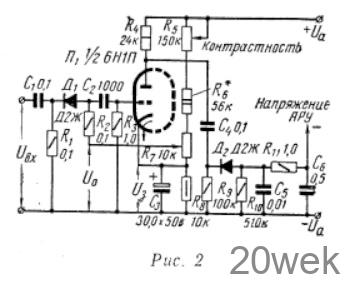

Схема такой АРУ изображена на рис. 2. На вход системы подается напряжение видеосигнала Uвх в по­ложительной полярности. Положи­тельное задерживающее напряжение снимается на катод лампы Л1 — усилителя АРУ с делителя, образо­ванного сопротивлениями R5R6R7и R8. При этом лампа оказывается за­пертой напряжением U3. Импульсы синхронизации, амплитуда которых превышает это напряжение, отпи­рают лампу, усиливаются ею и детек­тируются детектором АРУ, собран­ным на диоде Д2. Отрицательное на­пряжение, образующееся на сопро­тивлении нагрузки R10 этого диода, через фильтр R11C6 подается на уп­равляющие сетки ламп, охваченных АРУ. Диод Д1 ограничителя импуль­сных помех нормально открыт бла­годаря приложенному к нему через сопротивления R1 и R2 напряжению Uо. Если амплитуда импульсов помех превышает величину напряжения Uo, то диод Д1 запирается и не пропус­кает помехи на сетку лампы Л1. Регулировка напряжения произво­дится изменением тока через дели­тель R6R7 и R8 при помощи сопротив­ления R5. При этом одновременно изменяется напряжение сигнала на входе системы и напряжение U3. Вследствие этого импульсные помехи продолжают ограничиваться по прежнему уровню по отношению к амплитуде полезного сигнала. Изме­нить уровень ограничения помех можно, только изменив соотношение между напряжениями Uo и U3 с помощью переменного сопротивле­ния R7. При выбранных значениях сопротивлений R8 и R7 в схеме рис. 2 можно ограничивать импульсные по­мехи по уровню от 100 до 200% от амплитуды напряжения полезного сигнала.

АРУ для телевизоров

Для проверки действия ограни­чителя помех во время приема дви­жок потенциометра R7 надо устано­вить в крайнее верхнее (по схеме) по­ложение. При появлении импульсных помех они будут ограничиваться по самому высокому уровню или совсем не будут ограничиваться. Напряже­ние АРУ повысится, так как оно бу­дет пропорционально не синхросиг­налам, а импульсам помех. Повы­шенное напряжение АРУ уменьшит усиление регулируемых ламп при­емника телевизора и контрастность изображения понизится. Изменяя на­пряжение U0 с помощью потенцио­метра R7, нужно так ограничить по­мехи, чтобы была достигнута преж­няя контрастность изображения. В дальнейшем, независимо от измене­ния уровня помех, контрастность регулируется только изменением на­пряжения U3 с помощью потенцио­метра R5.

Схема, изображенная на рис. 2, используется автором статьи в теле­визоре для дальнего и сверхдальнего приема и позволяет осуществить прием слабых сигналов в условиях интенсивных импульсных помех.
