Антенна на все КВ диапазоны

Радио №4/1966, ст.60

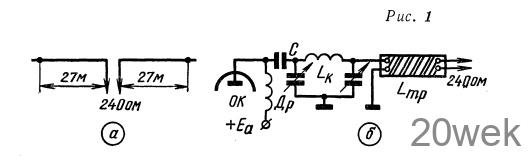

Антенна (рис. 1, а) представ­ляет собой диполь, который работает на всех любительских диапазонах. Длина полудиполя со­ставляет 27 м. Излучение антенны на­правлено в горизонтальной плоско­сти. Для наиболее полного исполь­зования антенны при работе на диа­пазоне 3,5 Мгц необходимо поднять ее над землей на высоту не менее 20м. Выходное сопротивление антен­ны в диапазоне 3,5—30 Мгц колеб­лется между 240 и 300 ом.

Согласование фидера с несимметричным выходом передатчика, оконечный каскад которого выполнен по однотактной схеме с перестраи­ваемым П-фильтром, производится по­средством симметрирующего тран­сформатора. При переходе с одного диапазона на другой никаких пере­ключений и регулировок антенны не требуется. Это особенно важно во время различных КВ соревнований.

Трансформатор представляет со­бой два параллельных провода ПЭЛ 2,04-3,0, намотанные на керамиче­ской трубке или стержне диаметром 20—35 мм и длиной 100 мм в коли­честве 12—15 витков. Расстояние между центрами проводов 5-6 мм.

На рис. 1, б показано включение симметрирующего трансформатора L_Tp между контуром передатчика и фидером антенны.

В случае, если работа на диапазоне 3,5 Мгц производиться не будет, можно укоротить длину полудипо- лей до 13,5 м.

«Радио и тпелевизия», 1965, №9.
