А. ШИЛИН, Радио №6/1969, ст.41
При монтаже, а так же во время эксплуатации и ремонта разного рода скрытой проводки в жилых, административных и промышленных зданиях, особенно когда применены алюминиевые провода, нередки случаи выхода проводки из строя. Точно так же при установке на стенах зданий со скрытой электропроводкой различных электротехнических приборов (бра и др.) возникает необходимость знать трассу пролегания электропроводки во избежание ее повреждения во время монтажных работ.
Есть несколько способов бесконтактного определения места повреждения и трассы пролегания проводов. Один из них основан на регистрации электрического поля проводника, находящегося под напряжением.

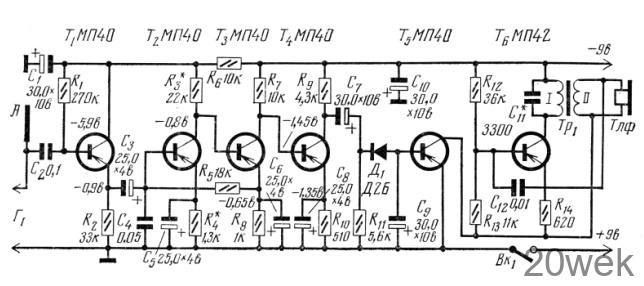

В устройстве, работающем по этому принципу, можно применить сигнальную лампу или звуковой генератор. Принципиальная схема подобного устройства приведена на рисунке.
Устройство состоит из четырехкаскадного усилителя НЧ с коэффициентом усиления порядка 3000 — 5000, выпрямителя, ключевого каскада и генератора звуковой частоты 900—1600 гц. Оно питается от двух последовательно соединенных батарей КБС-Л-0,5 и pfотребляет ток 5—8 ма.
Напряжение частотой 50 гц, наведенное проводником с током в антенне А усиливается усилителем НЧ, собранным на транзисторах Т1 — Т4 и выпрямляется диодом Д1. Выпрямленное отрицательное напряжение порядка 0,2 — 0,4 в поступает на базу транзистора Т5 ключевого каскада и отпирает его. В это время блокинг-генератор, собранный на транзисторе Т6, начинает генерировать колебания звуковой частоты. Эти колебания будут слышны в головных телефонах, которыми нагружен генератор.
Для увеличения входного сопротивления усилителя НЧ, что повышает чувствительность устройства, первый каскад усилителя собран по схеме с общим коллектором. Последующие каскады его выполнены по схеме с общим эмиттером с непосредственной связью между каскадами. Конденсатор С4 шунтирует вход второго каскада усилителя на высоких звуковых частотах и необходим для устранения самовозбуждения усилителя на собственной частоте звукового генератора и на ультразвуковых частотах.
Все детали и транзисторы устройства, за исключением включателя Вк1, батареи питания, гнезд Г1 и телефонов, размещены на гетинаксовой плате размерами 120×72 мм.
Плата устройства, батареи питания, гнезда и тумблер включения питания размещены внутри и на боковых стенках металлического корпуса размерами 150×78×45 мм. Антенна А представляет собой лист медной фольги размерами 130×65 мм. Ее укрепляют в окне крышки корпуса на изолирующей гетинаксовой пластине размерами 146×74 мм. Статический коэффициент усиления по току (Вст) транзисторов, установленных в устройстве, должен быть порядка 35—50. Трансформатор Тр1 намотан на сердечнике Ш5×6, обмотка I содержит 1500 витков ПЭВ 0,1, обмотка II — 600 витков того же провода.
Налаживание устройства сводится к установке наиболее приятной для слуха частоты блокинг-генератора при помощи подбора емкости конденсатора С11. Проверить работоспособность блокинг-генератора можно, временно замкнув накоротко коллектор с эмиттером транзистора Т5 проволочной перемычкой. При правильном подключении выводов обмотки I трансформатора Тр1 генератор начинает работать сразу. В противном случае нужно поменять их местами.
Для налаживания ключевого каскада на базу транзистора Т5 нужно подать напряжение величиной 0,2—0,4 в в отрицательной полярности. Его можно снять с делителя, составленного из постоянных резисторов сопротивлением 5,1 ком и 150 ом, включенных в общую цепь питания. Когда это напряжение на ключевой каскад будет подано, напряжение питания блокинг-генератора НЧ должно составить 7—8 в.
Налаживание усилителя низкой частоты сводится к подбору сопротивления резистора R3, от которого зависят режимы транзисторов Т2 — Т4. Величины напряжений на электродах транзисторов приведены на принципиальной схеме.
Определение трассы скрытой проводки или места ее повреждения производится следующим образом.
К цепи, обрыв которой или трассу пролегания нужно определить, подключают фазу электросети 220/380 в. К устройству присоединяют головные телефоны и включают питание. В момент включения питания в головных телефонах должен быть некоторое время слышен тон генератора. Это свидетельствует о нормальной работе устройства.
Антенну А направляют в сторону предполагаемого места пролегания провода и по наличию тона в головных телефонах прослеживают его трассу. В случае обрыва провода в каком-либо месте тон прекращается на расстоянии 5—7 см от места обрыва.
Нормально отрегулированное устройство позволяет регистрировать наличие напряжения 50 гц на расстоянии 6—8 см от проводника. Во всех случаях металлический корпус устройства должен иметь контакт с руками оператора.
